一、产品简介

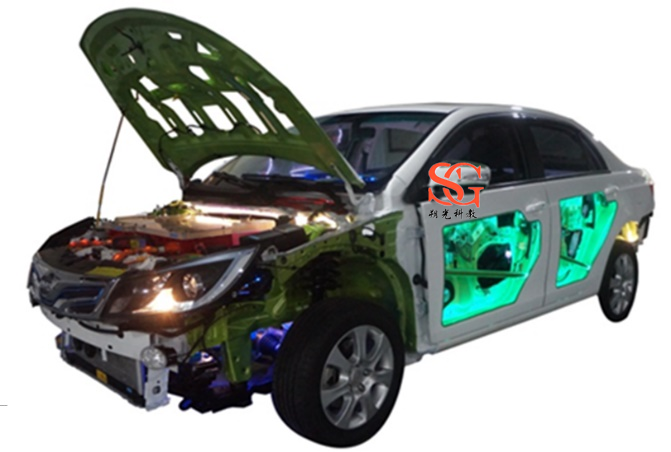

通过对新能源整车解剖能清晰地看见新能源汽车车舱、车身侧围的构造结构、独立悬挂系统，车轮的轮毂等，能够展示汽车各主部件以及各附件位置。新能源汽车主要部件经过特殊的加工工艺一剖为二，使得部件内部工艺造型、构造清晰呈现。通过新能源汽车系统的解剖展示示台，学生能清楚了解新能源汽车内部的结构与功能，并且较快地掌握新能源汽车的构造和原理，提高对新能源汽车内部结构的初步认识。学生能够更直观的了解动力电机、电控系统并且能够更深入的进行学习。设备的布局采用完全按照汽车原始结构来布局，在透明装饰面的一侧为拆解前的完整造型，在另一边为汽车拆解后的内部造型，通过拆解前和拆解后的对比，从而使得学生加深对新能源汽车结构的认知与学习。

比亚迪混动DMI(注: 2023款秦PLUS新能源冠军版 DM-i 汽车需要另外提供).

二、解剖明细
车身半边对称切割；
车门切割（外露车窗电机与中控门锁机构）；
电机定子本体（转子运行外露可观察）；
电机传感器（外露可观察电机传感器）；
电池组（外露可观察电池与传感器）；
车身解剖部位：对半解剖，副座侧2车门内外解剖（运行件外可观察）；前盖对对半解剖（外可观察电机与变速器运行）；后盖对对半解剖（外可观察行李箱内部器件）；前后保险杆对半解剖；
仪表台解剖部位：解剖工具箱侧位置，外可观察空调与其他电器件；
悬架解剖部位：解剖副座侧前后车壳位置，外可观察前后悬架器件；
变速器解剖部位：齿轮传动机构（运行外可观察）；

发动机解剖部位：
缸体（活塞与曲轴运行外可观察）,气门室盖（凸轮轴运行外可观察）,气缸盖（进排气门运行外可观察）,进排气歧管与滤清器,发电机与水泵,正时机构（正时机构运行外可观察）。
★要求配套无纸化考核平台，（提供演示视频）
平台要求：用户注册并登陆平台后，平台至少包含如下相关功能：
（1）用户模块：
1）用户管理（包含用户列表、添加用户、ID、用户名、电子邮件、注册IP、角色、注册时间、操作等命令）
2）角色管理（包含：添加角色、角色名、默认角色、绑定模型、角色描述等命令）
3）模块设置（包含：注册选项、注册模块、管理员权限、登录选项等命令）
4)模型管理（包含添加模型、模型名称、模型代码、模型描述、修改模型信息、删除模型等命令）。
（2）考试模块：
1)考试设计（包含考场列表、地区设置、科目管理、题型管理等命令）
2)课程开通（包含开通课程、批量开通等命令）
3)试题管理（包含普通试题管理、错误反馈等命令）
4)试卷管理（包含试卷列表，手工组卷、随机组卷、即时组卷等组卷方式命令）
5）回收站
6）批量工具
（3）内容模块：
1)推荐管理（包含添加推荐位等命令）
2)分类管理（包含添加分类、排序、ID等命令）
3)内容管理（包含添加内容、内容模型、权重等命令）
4)模型管理
5）标签管理
（4）课程模块（课程管理、课程分类、模型管理等命令）
（5）文档模块：
1)分类管理
2)词条管理。
▲要求投标文件中提供无纸化考核平台来源证明文件,原件备查。

三、保留部位
电器件的线路完好正常；
车顶完好；
司机侧车身完好；
车轮完好；

四、功能特点
1.进行汽车各系统的原理与结构展示。
2.减速电动机驱动电机，动态演示动力驱动与传动系统工作过程。
3.车身电器系统工作正常，动态演示车身电器系统各工况。
4.各总成解剖关键部位，剖面涂不同颜色，突出结构层次。
5.保留车轮装置，方便移动设备与完整性能。
6.配套使用说明书及实训指导书。

五、技术规格
1.电源：220V
2.工作温度：-40℃～+50℃
3.主机：原车装置
4.电动机：220V/2.2KW
5.减速机构：MOPA70,1：70
6.漏电保护开关：DZ47LE-32

六、实训（实验）项目
1.新能源汽车结构、原理功能认知。
2.新能源汽车器件安装位置认知。

七、基本配置
1.解剖的新能源整车汽车 1 辆;
2.电动机；
3.减速机构；
4.漏电保护开关；
