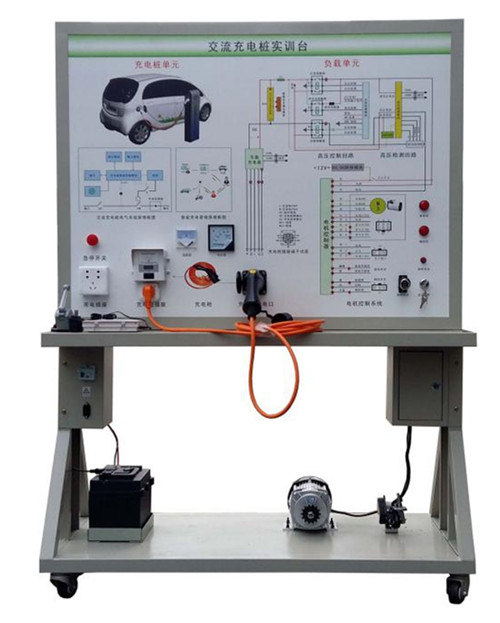

一、充电模式三充电系统实训台组成：
1、主面板:
1.1内置最新国标模式三交流充电系统、交流充电计量系统、最新国标模式三交流充电插头；
1.2充电插头收纳插座、剩余电流保护器、防浪涌保护器、急停开关、LED运行状态指示灯、射频读卡器；
1.3绝缘测量口（带高低压隔离防护）、手持故障设置模块
1.4主面板功能：
基于最新国标交流充电模式三充电系统，为任何新国标插口的电动汽车真实充电。通过实际操作体验交流充电桩及充电抢使用流程。主面板使用实际元器件展示交流充电桩结构组成。主面板布置完整的充电系统工作原理图，能够快速清晰明确充电系统的工作原理。
通过漏电保护器防护充电系统的漏电、过载及短路。
通过防浪涌保护器防止感应雷、操作过电压。通过射频读卡器，支持IC卡刷卡认证身份。通过急停开关可快速手动停止充电系统工作。充电状态显示：通过LED指示灯实时显示充电状态，为故障排除提供更多参考依据。
提供多组不同的测量点，可针对交流充电桩静态与动态信号测量有效真实数据。
2、故障设置：
通过数据线，手持故障设置触屏模块和台架内部故障设置系统通信。
通过手持故障设置触屏模块选择并进行故障设置。
提供≥5种的故障点。可记忆故障、读取故障、分步清除故障和一键清除故障。
3、排故操作：
学生可通过查看充电状态或观察面板指示灯判断是否存在故障。
实际测量数据可通过万用表、示波器及绝缘检测仪测量记录。
二、充电模式三充电系统实训台技术规格
1.供电电源：AC220V ±10% 50Hz
2.供电电流：最大32A
3.工作温度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(长×宽×高)
3.设备颜色：标准7032等
4.钢管：40*40*3mm
5.设备机柜：1.5mm冷板冲压成形，背面设置维修门；
6.移动脚轮：100*60mm
