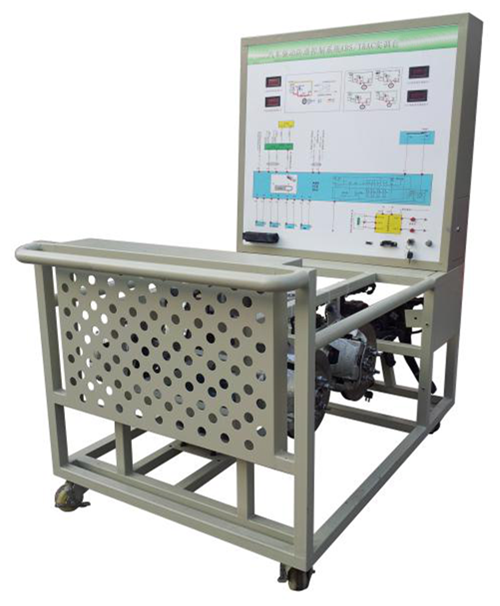

SG-HD06比亚迪秦混合动力液压制动实训台（ABS）
一、比亚迪秦混合动力液压制动实训台简介
选用原装比亚迪秦混合动力液压制动系统；真实地展示液压制动系统核心零部件的结构与控制原理、安装位置和运行工况，培养学员对液压制动系统故障分析和处理能力。适用于各院校对新能源汽车制动系统课程教学和维修实训。
二、比亚迪秦混合动力液压制动实训台功能特点
1.各主要部件安装在平台上，保留原车电气连接方式与结构，断电后可方便拆检，训练学员在拆装连线过程掌握新能源制动系统零部件拆检要点。
2.可单独工作，12VDC电源由开关电源提供。
3.原理教学板完整显示液压制动系统工作原理图，安装检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图等；
4.设备由平台和教学板组成，平台水平放置，安装原车零部件；底部安装4个带自锁脚轮装置。
5.面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
6.配备智能化故障设置和考核系统。
7.配套实训指导书，包含系统工作原理，实训项目，故障设置及清除等要点。
三、比亚迪秦混合动力液压制动实训台基本配置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
真空助力器 |
原车 |
套 |
1 |
|
3 |
ABS控制系统 |
原车 |
套 |
1 |
|
4 |
检测控制面板(带面板柜) |
装有各种检测端子以及彩色电路图和液压管路图；
（950*900*4mm铝塑板，且安装绝缘底板) |
套 |
1 |
|
5 |
前左右刹车机构总成 |
原车 |
套 |
1 |
|
6 |
后左右刹车机构总成 |
原车 |
套 |
1 |
|
7 |
刹车真空助力器 |
原车 |
个 |
1 |
|
8 |
刹车总泵与踏板 |
原车 |
套 |
1 |
|
9 |
刹车油瓶 |
原车 |
个 |
1 |
|
10 |
压力表 |
0～100kg/psi |
个 |
6 |
|
11 |
开关电源 |
12V30A |
只 |
1 |
|
12 |
点火开关 |
|
只 |
1 |
|
13 |
带标识的保险丝与继电器盒 |
|
套 |
1 |
|
14 |
真空表 |
|
只 |
1 |
|
15 |
移动台架(带自锁脚轮装置) |
1500×1000×1700mm(长×宽×高) |
台 |
1 |
|
16 |
电机与变频器 |
|
套 |
1 |
|
