一、产品简介

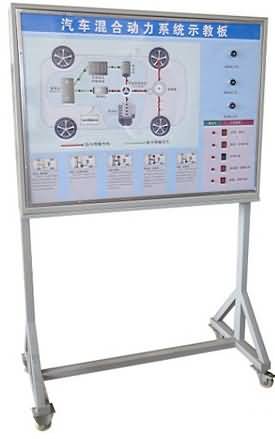

本示教板完整展示了丰田普锐斯的混联式混合动力系统，可以动态模拟混合动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向；电动机、发动机和发电机在六种工况下的运行状态，动态演示汽车混合动力系统特点和优势。
本示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、规格参数
1. 输入电源：单相三线～220V±10% 50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量：＜0.2kVA
4. 外形尺寸：1220mm×655mm×1800mm
三、功能特点
示教板采用整体框架式结构，面板采用彩色PVC喷绘工艺，框架和控制屏经过喷塑处理，并设计有桌面，便于教师放置相关测量设备，底部设有万向轮便于移动和布置。
面板布局采用框图模块设计，依照丰田普锐斯的混联式混合动力系统，将混合动力系统的六大组成部分之间的连接关系进行展示，还设有三台电机分别用来演示发动机、电动机以及发电机的工作状态。并辅以发光二极管进行系统流向的动态指示，可以动态模拟混合动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向，电动机、发动机和发电机在六种工况下的运行状态。
四、实训项目
1. 模拟混合动力系统启动工况工作演示
2. 模拟混合动力系统低速行驶工况工作演示
3. 模拟混合动力系统一般行驶工况工作演示
4. 模拟混合动力系统全速行驶工况工作演示
5. 模拟混合动力系统减速行驶工况工作演示
6. 模拟混合动力系统停车行驶工况工作演示
