SGWRJ-01B 无人机故障检修实训箱
一、产品概述

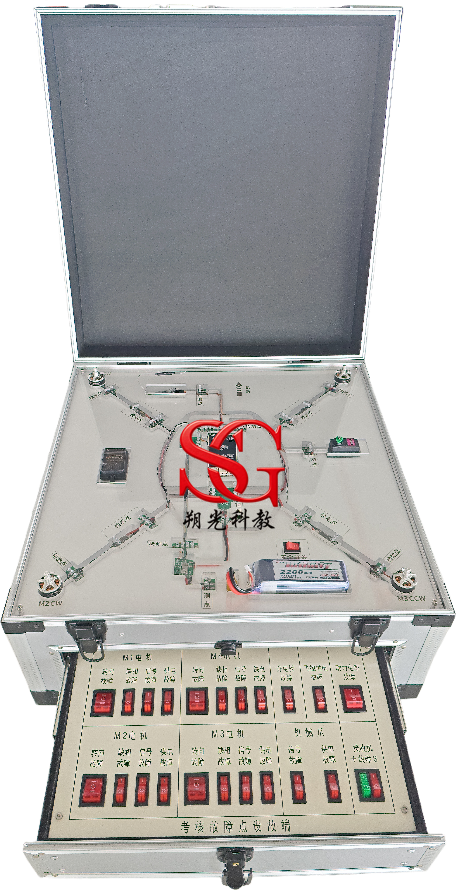

本装置依据本装置依据《通用航空飞行管制条例》、《中华人民共和国民用航空法》、《中华人民共和国飞行基本规则》及行业标准，结合各职业院校“无人机应用技术”、“无人机通信与导航”“无人机测绘”等专业的培养目标而研制，阐述了无人机相关的基本概念、无人机结构、无人机系统、无人机管理等几个方面的相关内容求内容全面、深入浅出、通俗易懂，使读者能够全面了解无人机的基本知识。SGWRJ-01B 无人机故障检修实训箱集成了无人机各种部件、工具及教学资源，旨在为学生、无人机爱好者及专业人员提供全面的无人机实践与教学平台。通过模拟真实故障场景，用户能够深入了解无人机的内部构造、工作原理及检修流程，为无人机教育和培训提供了有力的支持。
二、功能特点
1．多功能集成：无人机排故箱可能集成了多种故障诊断和维修工具，如螺丝刀、测试仪器等，以及无人机常用的配件，如电池、电机、电调、连接线等，方便用户快速进行故障诊断和维修。
2．便携式设计：为了便于携带和使用，无人机排故箱通常采用轻便耐用的材料制成，并配备有提手，设计合理方便用户在不同场景下携带。
3．易于操作：提供清晰的操作指南和故障排查流程。
4．防护性能：考虑到无人机配件的精密性和易损性，无人机排故箱可能采用防水、防尘、防震等设计，箱体材料坚固耐用，能够承受一定的冲击和磨损确保箱内物品在运输和使用过程中不受损坏。
三、技术性能
1．外壳材料：铝合金；
2．外壳尺寸：500×500×270mm；
3．电池：3S/2200mAh；
4．电机：2212,≥920KV；
5．电调：BLHELI_S电调：持续电流30A,瞬间电流40A；
6．故障模式：机械式和软件式；
7．故障数量：≥30个；
8．机身类型：机身采用“X”型；
9．旋翼数量：≥四旋翼；
10．工作环境：温度-10℃～+40℃ 相对湿度≤85%（25℃）；
四、系统组成与功能
1．各种无人机部件：该工具箱包含了各种无人机部件，如电机、电调、舵机、传感器等，能够帮助学生和无人机爱好者深入了解无人机的内部构造和工作原理。
2．调试工具：该工具箱配备了各种调试工具，如万用表、飞控等，能够帮助用户进行无人机的调试和检测，确保无人机的正常运行。
3．教学资料：提供了详细的教学资料和视频教程，帮助学生和无人机爱好者了解无人机的相关知识和技术。
4．结构紧凑：该工具箱具有结构紧凑、易于携带和使用的特点，方便用户进行无人机的装配、调试和检修。
5．教学资源：它配备了各种无人机部件和工具，以及教学资料和视频教程，能够帮助用户深入了解无人机的内部构造和工作原理。同时，它具有结构紧凑、易于携带和使用的特点，非常适合在不同场合和需求下使用。
总之，SGWRJ-01B 无人机故障检修实训箱是一款功能强大、实用性强的工具箱，能够为学生和无人机爱好者提供丰富的实践和理论知识。
五、实训项目
项目一：检测工具使用
通过无人机的故障判断故障线路，将万用表调到电压档或蜂鸣档判断电路异常线路或通断，并使用相应的短接帽进行故障排除。
项目二：动力系统线路故障类
根据动力系统包括电机故障和电调故障，通过排故按钮设置故障，通过万用表找到故障点并使用相应的短接帽进行故障排除。
项目三：载荷系统线路故障类
根据载荷系统（机械爪）故障，通过排故按钮设置故障，通过万用表找到故障点并使用相应的短接帽进行故障排除。
项目四：主控模块故障类
主控模块包括蜂鸣器和接收收机，通过排故按钮设置故障，通过万用表找到故障点并使用相应的短接帽进行故障排除。
项目五：电源模块故障类实训内容
使用万用表蜂鸣档进行排查哪个地方断路或使用万用表电压档测量电压，找到断路点或电压异常的线路，使用相应的短接帽进行故障排除。
|
