一、概述
低压电工作业考核鉴定装置吸收了国内国外先进教学仪器的优点，充分考虑了低压电工考核鉴定实训室的现状和未来的发展趋势，从性能上和结构上进行了创新，布局合理，使用方便灵活。对实训中所涉及的电源、仪器仪表采取可靠保护，同时设置了可靠的人身安全保护体系，该实训装置上装有实训操作网板，布线调试使用方便、安全可靠。能满足学生对电器的安装、接线工艺、电路分析、熟悉机械电气控制线路的实训、故障分析等技能训练的需要。

二、特点
1.电气控制线路实训元器件都装在作为挂板的网孔板上，操作方便、更换便捷，可扩展功能或开发新实训；操作内容的选择具有典型性、实用性；
2.操作台只需三相四线的交流电源即可投入使用，占地面积小、节约用房、减少基建投资；
3.低压电工的控制线路和配套的小电机经特殊设计，可完成K21-K42考核大纲要求，并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求；
4.设有电压、电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护保护功能，各测量仪表均有可靠的保护功能，使用安全可靠；

三、技术指标及要求:

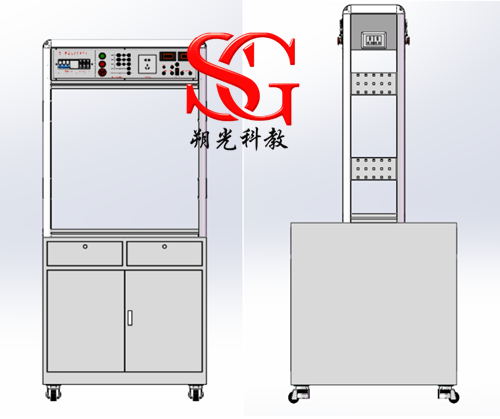

1.控制台采用双面结构，实训柜采用优质钢板加工，表面喷塑处理，上面设有4个抽屉，2个对开门柜子，可以放置实训网孔板，实训屏骨架由铝型材制作，两边装有洞洞板，可以安装各类挂钩，控制台装有福马轮及附件等；并装有刹车系统。
2.输出交流电源：三相四线380V、单相220V，
3.输入功率：≥1.5KW
4.直流电源：DC24V/5A，带短路保护及自动恢复功能；
5.两组交流电源输出；AC380V、AC220V，采用安全端子及螺钉端子两种输出方式，方便不同方式接线。
6.电源输出区域设计有透明安全防护罩，提高用电的安全性。防护罩开合角度大于110度，出线孔为拱门型设计。
7.外形尺寸：≥800mm×800mm×1800mm

四、实训项目
常用电工工具及电工材料（通用电工工具的使用与维护、常用导线联接工艺）
常用电工仪表的使用
室内照明线路安装（电器照明基本元器件、白炽灯和荧光灯照明线路安装、配电板的安装、内线安装及墙面明线走线安装等）
K21-K24低压电工实操考核线路

五、设备配置清单（单工位配置）

序号	名称	型号与规格	数量
1	交流接触器	CJX1-09/22 AC24V	2
2	热过载继电器	JRS1Dsp-25 0.63-1A 含底座	1
3	空气开关	DZ47s-32 C10 3P	1
4	空气开关	DZ47s-32 C10 2P	2
5	保险座	RT18-32X 1P	5
6	单相电度表	DDS606 2.5-10A	1
7	三相四线有功电度表	DTS606 3×1.5（6）A	1
8	电流互感器	BH- LMK-0.66 50/5	3
9	塑料3H按钮	加高，含黄绿红按钮	1
10	电源插座	单相5孔，90×86	2
11	白炽灯座		1
12	接线端子排	TB2505	5
13	通用导轨		1
14	走线槽		6米
15	螺丝		50
16	螺丝刀		2
17	尖嘴钳		1
18	剥线钳		1
19	三相鼠笼异步电动机	380V/Y/△180W，单速	1

六、配套教学资源（共1套，10台以下无此项配置）
1.网络版电工作业培训教学软件（安全用电）
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《“维修电工”职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制，包含电工初步（电工基础、电工仪表、导线连接、安全用具、安全标志）、基本操作（低压电器、电机与变电器、照明电路、电子技术）、风险排除（灭火器类型、灭火器使用）、触电急救（触电方式、防护措施、接地与接零、心肺复苏）4大模块，15个实训单元，72个实训项目。
软件以技能为核心，项目为引领，任务为驱动，职场环境为背景，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。
2、理论考核软件（提供现场演示，支持国产系统和微软系统）
理论考核后台管理系统是一款专为教育机构和培训中心设计的智能化考核工具，旨在提升学习效率和考核管理的便捷性。系统采用了Docker、LNMP、Rust等先进技术，实现了对Windows、macOS、Linux多平台的支持，确保用户在不同操作系统下都能流畅使用。该软件支持多端操作，包括手机端和PC端，用户可以通过账号密码登录，轻松进行设备识别、答题选择和答卷提交等操作。手机端支持二维扫码，快速展示设备信息并进入答题环节，用户可根据自身水平选择初级、中级或高级难度。答题过程中，系统会根据题型（问答、单选、多选、判断）自动调整答题界面，答题后即时反馈结果，提升学习体验。老师可以根据教学需求增减编辑试题内容。
后台管理功能强大，支持设备管理、题目管理、答卷管理和学生管理。管理员可以轻松编辑设备信息、生成二维码、分类管理题库，并根据不同难度设置问卷。答卷管理模块支持自动评分和手动评审，确保考核结果的准确性。学生管理模块则方便管理员对班级和学生信息进行增删改查，提升管理效率。
理论考核软件不仅简化了考核流程，还通过智能化的管理功能和跨平台的技术支持，帮助教育机构实现高效、精准的考核管理，是现代化教育的得力助手。
试题数量不少于800条，试题内容广泛，涉及电工、电子、传感器、自动控制、电机拖动等专业人员持证上岗考试题库。
具体功能如下列表：
答题端

模块	功能	说明
通用模块	登录	通过账号、密码登录
	修改密码	用户可以重置密码
	退出	退出当前登录
手机端	设备识别	二维扫码，展示设备名称、设备说明等信息。在页面的最后进入答题环节，可以选择答题难度：初级、中级、高级
	答题选择	按设备管理中的问卷按序列表题目，一页显示一题，回答完成进入下一题。页面内容如下：题型（问答、单选、多选、判断）题目分值答题区题型为问答时，显示问答输入框，题型为单选时，列出选项，各选择只可选择一个题型为单选时，列出选项，各选择可选择多个题型为判断时，列出选项，各选择只可选择一个答题后非问答题直接后出答题结果
	提交答卷	如答卷有时间限制，时间到达时，自动提交答卷，未答内容不可继续填写如果问卷所有题型无问答类型时，系统直接出得分。如果问卷所有题型有问答类型时，问卷需要后台评审答题是否正确并给出最终得分。
	用户中心	我的信息班级：班级编号、班级名称学生：学生编号、学生名称我的答卷答卷列表：答卷名称、答卷难度等级、答卷详审状态、答卷得分答卷详情：答卷内容、得分情况、正确答案等

PC端	设备列表展示页面	展示所有设备列表，由设备图片、设备编号、设备名称、设备地址等组成
	设备详情展示页面	展示选择查看的设备详情信息，由设备图片、设备编号、设备名称、设备地址等信息。在页面的最后进入答题环节，可以选择答题难度：初级、中级、高级
	答题选择	按设备管理中的问卷按序列表题目，一页显示一题，回答完成进入下一题。页面内容如下：题型（问答、单选、多选、判断）题目分值答题区题型为问答时，显示问答输入框，题型为单选时，列出选项，各选择只可选择一个题型为单选时，列出选项，各选择可选择多个题型为判断时，列出选项，各选择只可选择一个答题后非问答题直接后出答题结果
	提交答卷	如答卷有时间限制，时间到达时，自动提交答卷，未答内容不可继续填写如果问卷所有题型无问答类型时，系统直接出得分。如果问卷所有题型有问答类型时，问卷需要后台评审答题是否正确并给出最终得分。
	用户中心	我的信息班级：班级编号、班级名称学生：学生编号、学生名称我的答卷答卷列表：答卷名称、答卷难度等级、答卷详审状态、答卷得分答卷详情：答卷内容、得分情况、正确答案等

后台管理（服务器端）

模块	功能	说明
通用模块	登录	通过账号、密码登录
	修改密码	用户可以重置密码
	退出	退出当前登录
设备管理	设备列表	按设备编号、设备名称过滤查询
	设备编辑	功能：设备新增、修改、删除、查看内容：设备编号、设备名称、设备地址、设备介绍、设备状态、设备二维码）
	二维码下载	生成设备专属二维码，提供下载，方便用户打印张贴
	问卷编辑	按初级、中级、高级分类按题目分类索引题目给每个题目标注分值（默认使用题目分值，可修改）同一问卷下相同题目检查与提醒问卷用时设置（不设置，不限制学生答题时间）
题目管理	题目分类列表	知识分类管理题库，按名称过滤查询
	题库分类编辑	功能：题库分类新增、修改、删除、查看内容：分类名称、分类说明
	题目列表	按题目分类、题型、题目内容过滤查询
	题目编辑	1. 功能：题目新增、修改、删除、查看 2. 内容：题目内容、题型（问答、单选、多选、判断）、标准答案、分值、题型说明、归属分类（可在多个分类下）
答卷管理	答卷列表	按班级、学生、设备过滤查询
	答卷详情	功能：查看、评分、归档内容：班级信息、学生信息、答卷等级、答卷内容、标准答案、得分情况
	归档列表	按班级、学生、设备过滤查询
		功能：查看内容：班级信息、学生信息、答卷等级、答卷内容、标准答案、得分情况
学生管理	班级列表	按班级编号、班级名称过滤查询
	班级编辑	功能：班级新增、修改、删除、查看内容：班级编号、班级名称、班级学生
	学生列表	按学生编号、学生名称过滤查询
	学生编辑	功能：学生新增、修改、删除、查看内容：学生编号、学生名称
