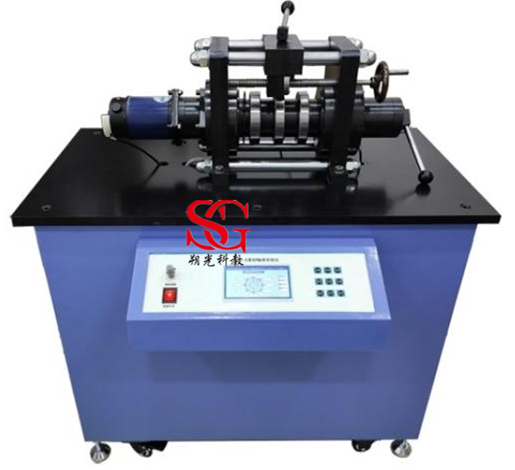

SG-ZC06A 滚动轴承实验台
SG-ZC06A 滚动轴承实验台用于滚动轴承工作能力测试实验，是机械设计实验的重要设备之一。
实验项目内容：
1.轴承外圈载荷分布测试实验；
2.轴承外圈应力变化规律的测试实验，滚动体和内圈应力变化规律的模拟；
3.对成对组合安装的向心角接触轴承进行载荷分析及当量动载荷的计算，观察不同载荷下内部轴向力引起 的“放松”和“压紧”现象，计算轴承工作寿命。
主要技术特点：
1.本实验台主要由直流调速电机、主轴和圆锥滚子轴承、加载装置、数据采集放大传输系统、多媒体软 件数据处理与分析系统组成。
2.加载装置结构巧妙，运转灵活，可方便地对试验轴承施加不同大小、不同位置的径向、轴向载荷。
3.配套专用软件能分析处理外圈载荷分布实测数据，绘制外圈载荷分布曲线；并能根据实验数据模拟滚 动体、内圈的载荷及应力分布曲线，能打印数据曲线；还能对成组安装的向心角接触轴承进行载荷分析及 当量动载荷、轴承寿命计算。
4.实验台外形为工作台板+箱柜落地式结构，下装有可调地脚螺栓和活动轮，便于实验室调整布置。
主要配置及技术参数：
1.直流减速电机1个功率P=150W,220V; 输出转速n =0-100r/min
2.径向加载传感器1个；量程：0-10 KN 3. 轴向加载传感器1个；量程：0-10 KN 4.试验用轴承(30213)2个
5.电阻应变仪1台
6.专用软件光盘1张
7.外形尺寸：700×400×1050mm 8.质量：125 kg
|
