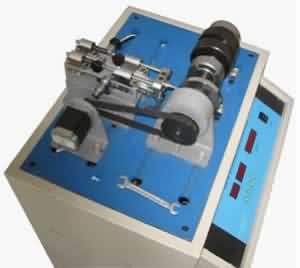

一、凸轮机构实验台简介：
凸轮机构实验台采用了步进电机驱动系统和高精度光栅尺测量系统可以精确地测量出凸轮的真实运动轨迹及每角度的运动位移，通过计算机软件可以精确绘出凸轮的真实廓线及速度，加速度。
二、凸轮机构实验台技术参数：
57BYG250FB步进电机，细分驱动角度：0.1度
盘形凸轮4个（8种运动规律）
基圆半径r＝40mm推杆升程h=15；
光栅尺：分辩率0.01mm；最大测量行程50mm
圆柱凸轮1个
外形尺寸680×480×720mm；
重量：50kg
三、凸轮机构实验台实验内容：
1、盘形凸轮机构：
(1)通过计算机软件对凸轮机构的运动参数进行优化设计。
(2)进行8种盘形凸轮机构推杆运动规律的的实测与仿真。
2、圆柱凸轮机构：
进行圆柱凸轮机构推杆运动规律的实测与仿真。
