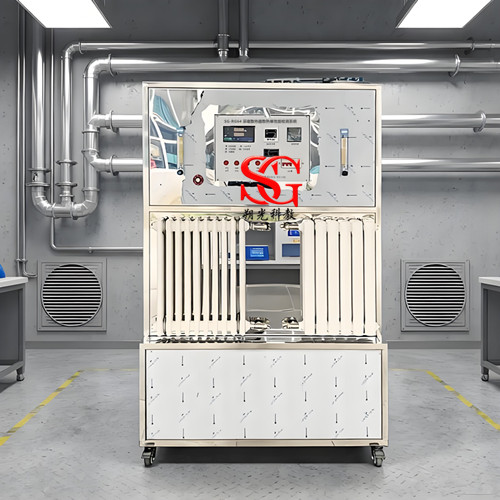

一.实验目的
1.通过实验了解散热器热工性能测定方法及低温水散热器热工实验装置的结构。
2.测定散热器的散热量Q，计算分析散热气的散热量与热媒流量G和温差ΔT的关系。
3.可进行散热器的阻力测试。
二.技术指标
1.装置工作环境：常温、常压下运行，实验室保持通风干燥。
2.供水温度:≤90℃。
3.工作电源：电压AC380V±10%、50Hz，三相五线制、功率≤4850kw；安全保护：具有接地保护、漏电保护、过流保护。
4.线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸30*30mm。
5.不锈钢柜体实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
6.装置外形尺寸：1200×500×1900mm。
三.主要配置及参数
1.散热器：钢制三柱散热器，换热面积3.2m2；钢制二柱散热器，换热面积2.6m2。
2.加热水箱：材质304不锈钢、壁厚2mm。
3.U型加热管3个：电压220V、功率1500W。
4.恒温水箱：材质304不锈钢、壁厚1.5mm。
5.循环水泵：电压220V、功率120W、额定流量10L/min、额定扬程12m。
6.流量测量与调节：面板式玻璃转子流量计2只、液体、16-160L/H。
7.8路巡检仪1只：供电电源220V、160*80横表、万能输入（含4-20mA）。
8.温度控制仪1只：电压220V、分度号PT100、量程0~400.0℃、继电器输出。
9.温度传感器6个：分度号PT100、测量范围-200~420℃、分辨率0.1℃。
10.不锈钢球阀5个、铜闸阀1个、管路采用304不锈钢编织软管。
11.电源控制系统：控制箱面板采用深蓝色楷体；电流表、电压表；时间控制器；正泰电器：带灯自锁按钮开关、漏电保护器等组成。
