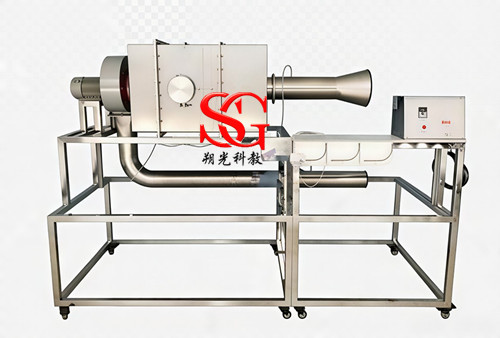

实验目的：
了解流量测量装置的结构原理，学会采用国标标准椭圆流量喷嘴、毕托管，进口集流管和弯管流量计测量流量。
配置指标：
1.装置配有国标标准椭圆流量喷嘴、毕托管，进口集流管和弯管，利于进行实验研究。
2.装置工作环境：常温、常压下运行,工作电源：三相五线380VAC、50Hz，总功率2.2KW。安全保护：具有接地保护，漏电保护，过流保护。
技术参数：
1.多翼式离心风机，上海建立，380VAC，0.75KW，1台。
2.流量喷嘴：国家标准GB/T 1236-2000，φ70mm的喷嘴3个，φ50mm的喷嘴2个。
3.标准流量计量箱，长×宽×高：875×507×550.5mm。标准流量喷嘴，φ70mm和φ50mm，喷嘴配备堵板，可拆装。6mm厚度支持板。穿孔率39.8%均流板。喷嘴前后测压环。标准流量计量箱使用304不锈钢材质制作。
4.进口集流管流量计。
5.弯管流量计。
6.不锈钢弯头，φ133mm，90度，1个。
7.板套装，φ154mm，1套。
8.不锈钢管，φ8mm×50mm，11根，用作测压管。
9.红油压差计，YBS-700，量程-10～0～700Pa，4个。
10.毕托管，流量系数0.997，φ6mm。
11.标准试验管段，φ133mm，304不锈钢管。
12.变频器，力控，1.5KW，380VAC，1台。
13.断路器和测压软管等。
14.控制屏和框架均为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。
15、外形尺寸：2500×900×1800mm，框架为可移动式设计，带脚轮及禁锢脚。
