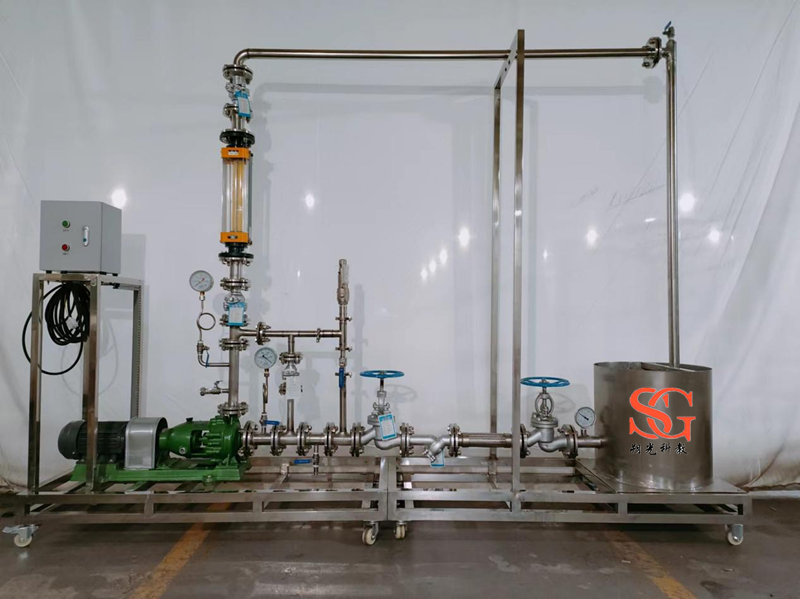

SG-HD6 化工管路拆装实训装置
一、装置功能培训要点
1．强化手动操作技能训练。
2．考察学生全面分析系统、辨别正误和迅速决策等能力，在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。
3．配套流体输送机械、化工仪表和机械制图等多门课程的教学实践，如管件识辨、流量计安装和四大化工参量的安装、检测、显示等。
二、设计参数
液体流量≥0～8m3/h。
液体温度：常温。
三、外形尺寸
对象部分≥3800×800×2200mm(长×宽×高)，钢制花纹板喷塑底座。
测控部分：开关盒集成于对象部分之上。
五、公用工程
装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。
电：电压 AC380V，功率 4kW，三相四线制（三火线一零线）。
每个实验室需配置 1~2 个接地点（安全地及信号地）。
六、实验物料
清洁自来水
七、对象组成
1、水箱：不锈钢材质，带贮水排空底阀，进水管路设置专用接口，立式，≥φ500×600mm。1 台
2、循环水泵：机械密封卧式连轴化工泵 供电：三相 380VAC ，功率≥3kW。
3、水泵进口管路：不锈钢材质，配合法兰安装阀门及过滤器。
4、水泵出口管路：不锈钢材质，配合法兰安装阀门。
5、回流管路：不锈钢材质
6、安全泄压管路：不锈钢材质。
7、灌泵管路：不锈钢材质，专用灌泵管路，方便操作检验。
8、耐压测试管路：不锈钢材质，专用管路耐压测试接口。
9、电源设备：布线槽，带漏电保护的空气开关盒。
八、仪控检测系统
1、离心泵≥1 台：进口压力 压力表：精度≥1.5%FS 压力表就地显示
2、流体流量≥1 台： 玻璃转子流量计： 精度≥4%FS 流量计就地显示
3、流体温度≥1 台 双金属温度计：精度≥1.5%FS 温度计就地显示
九、拆装仪表
1、压力表≥2 个：精度≥1.5%FS
2、转子流量计≥1 个：精度≥4%FS
3、双金属温度计≥1 个： 精度≥1.5%FS
十、管路拆装实训装置工具（包括试压检漏设备等）
（1）常用金工和测量工具：
1、管子钳 ≥450mm 1 把
2、管子钳 ≥300mm 1 把
3、活动扳手 12 寸 1 把
4、活动扳手 10 寸 1 把
5、呆扳手 17~19 1 把
6、呆扳手 22~24 1 把
7、两用扳手 ≥17mm 1 把
8、两用扳手 ≥19mm 1 把
9、两用扳手 ≥22mm 1 把
10、两用扳手 ≥24mm 1 把
11、木榔头 2.5 寸 1 把
12、穿心一字批 12 寸（敲棒） 1 把
13、螺丝一字批 小号 1 把
14、螺丝一字批 中号 1 把
15、螺丝十字批 小号 1 把
16、螺丝十字批 中号 1 把
17、水平尺 ≥600mm 1 把
18、直角尺 LG-ZT300 12"/300mm 1 把
19、卷尺 ≥3m 1 把
（2）备件类：
1、螺栓螺母 M12×45 10 套
2、螺栓螺母 M16×50 20 套
3、螺栓螺母 M16×55 10 套
4、生料带 聚四氟乙烯 2 卷
5、石棉垫片 DN25 10 片
6、石棉垫片 DN32 10 片
7、石棉垫片 DN40 10 片
8、石棉垫片 DN50 10 片
9、安全帽 橘红色 3 顶
（3）通用备件类：
1、试压泵 SB-2.5 手动 1 台
2、货架尺寸≥2.4×0.6×1.5(m) (分三层） 1 个
|
