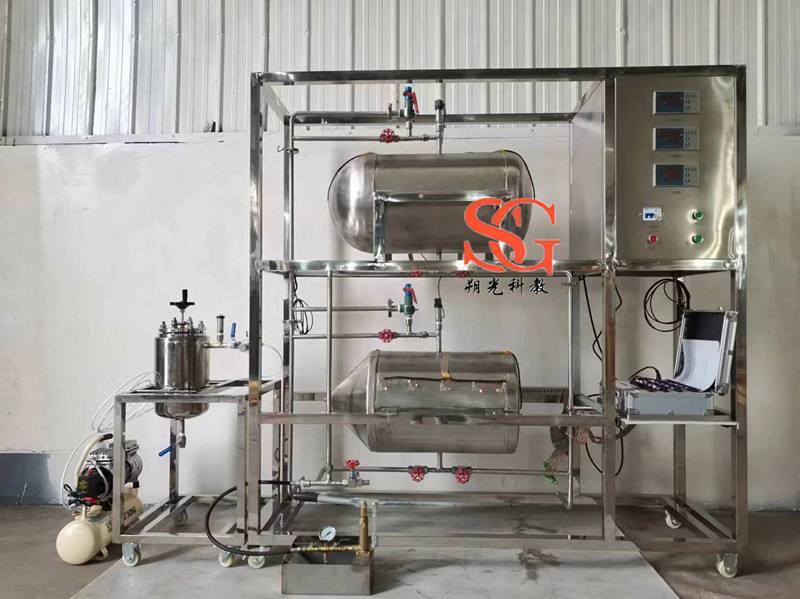

SG-YL2内压容器应力测定实验装置
1．可完成实验内容
1.1测试椭圆封头、球形封头、锥形封头和平板封头在内压作用下的应力分布；
1.2压力P—应变ε的线性回归；
1.3显示、储存打印实验数据和不同形状封头在内压作用下的应力分布曲线；
2．实验装置特点
2.1实验装置由两台卧式容器（含锥形封头、椭圆封头、球形封头、平板封头）、加压泵和计算机压力数据采集系统构成完整的压力容器检测系统。
2.2实验装置由不锈钢制造，并经抛光处理，外观优美；实验装置大小适中，操作方便。实验数据检测均由计算机自动采集和处理，精度高、稳定性好。
3．技术参数
3.1内压容器压力0—2.0MPa，精度0.5%
3.2外压容器压力0—2.0MPa，精度0.5%
4．压力容器综合实验装置基本配置
4.1不锈卧式钢容器φ400×4，L=500，椭圆+球形封头，1台
4.2不锈钢卧式容器φ400×4，L=500，锥形+平板封头，1台
4.3手动试压泵0—4.0 MPa，1台
4.4压力变送器0—2.5MPa，4-20mA，24V，2个
4.5压力表0—2.5MPa，精度0.5%，2个
4.6数据采集板12位AD，16CH，10µs，1个
4.7不锈钢阀门1套；不锈钢管件1套
4.8智能采集仪表：采用全球通用型100-240VAC输入范围开关电源或24VDC电源供电，先进的模块化设计，可实现多路测量显示及运算，具备数字校正和数字滤波功能，并适合在DCS计算机监控系统或PLC控制系统中做模拟量数据采集模块和温度变送器。具备高抗干扰性能
4.9计算机及显示器：酷睿双核64位，16G，1T硬盘，4G显卡，20”液晶显示器，1台
4.10静态电阻应变仪，32点，1台
4.11不锈钢控制柜：内安装漏电保护空气开关、电流型漏电保护器，开关电源等。 1台
4.12不锈钢框架设备主体：长×宽×高1800×550×1500mm，（SU304璧厚1.5mm）
4.13实验指导书，1份
|
