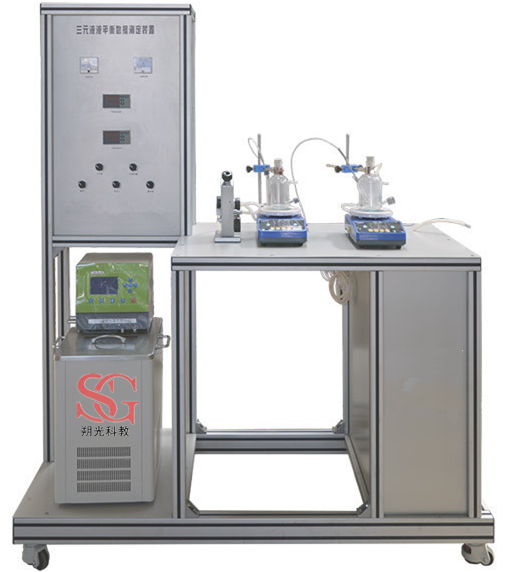

一、三元液-液平衡数据测定实验装置功能：
1、熟悉用三角形相图表示三组分体系组成的方法，掌握用浊点法和平衡釜法测定液—液平衡数据的原理.
2、测绘环己烷—水—乙醇三组分体系液—液平衡相图.
3、可以测定三元体系液液相平衡数据，确定液相组分的活度系数与组成关系式中的参数，推算体系平衡数据，绘制三角形相图。
4、可实现移动终端扫装置上和说明书上二维码，能够获取装置教学视频介绍。该视频是本实验装置的教学视频，学生可课前预习或者进入实验室后观看装置操作流程及注意事项。
二、三元液-液平衡数据测定实验装置主要配置：
平衡瓶、恒温箱、玻璃平衡釜、电子天平、磁力搅拌器、玻璃干燥器、电加热棒、风扇、温控仪表、高品质铝合金型材框架。
水：装置需冷却水，自带和自来水管相连的接口。
电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
实验物料：醋酸–水–醋酸乙烯溶液
三、技术参数：
1、玻璃液—液平衡釜容积：50-100ml。
2、两头磁力搅拌器，控温范围：室温-150℃ 。
3、有机玻璃罩空气恒温箱，电加热器 1.0KW。实验控制温度：25℃；最高使用温度：50℃。
4、温度测量与控制系统：含加热装置、调压装置、温度传感器、温控仪表等。温控传感器: 采用Pt100型铂热电阻测温，不锈钢探头,数字显示，精度等级±0.1%；温控仪表：输入采用数字校正系统，内置常用热电偶和热电阻非线性校正表格，测量精确稳定，产品经第三方权威机构检测获得CE认证标志。
5、风扇：低功率，无噪音小风扇。
6、仪表柜为304不锈钢内外喷塑。
7、正泰电器：接触器、开关、漏电保护空气开关。
8、外形尺寸：1200×500×1800mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。
9、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
四、测控组成：
|
变量 |
检测机构 |
显示机构 |
执行机构 |
|
恒温箱温度 |
PT100铂电阻 |
数字温度控制仪 |
固态调压模块 |
