SG-BP爆破片爆破压力测定实验装置
1．爆破片爆破压力测定实验装置内容
（1）了解爆破片结构及其使用方法；
（2）实测爆破片的爆破压力。
2．爆破片爆破压力测定实验装置特点

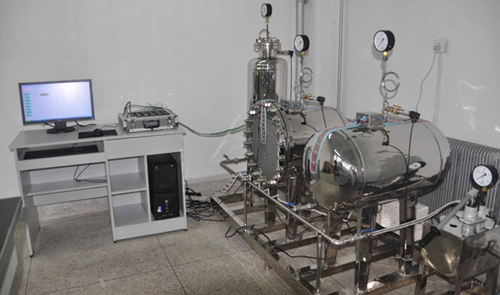

实验装置由一台卧式容器（含封头）、一台立式容器、离心泵、加压泵和计算机压力数据采集系统构成完整的压力容器检测系统。
实验装置由不锈钢制造，并经抛光处理，外观优美；实验装置大小适中，操作方便。实验数据检测均由计算机自动采集和处理，精度高、稳定性好。
3．爆破片爆破压力测定实验装置技术指标
|
检测参数名称 |
量程 |
变送器精度 |
备注 |
|
内压容器压力 |
0-1.6MPa |
0.5% |
|
4．压力容器综合实验装置基本配置
|
序号 |
设备名称 |
技术指标 |
数量 |
|
1 |
不锈钢卧式离心泵 |
WB50/025 H=36m ，Q= 3.5m3/h 1台 |
1 |
|
2 |
不锈钢卧式压力容器 |
φ400×4,L=500 |
1 |
|
3 |
不锈钢立式容器 |
φ300×4,L=400 |
1 |
|
4 |
手动试压泵 |
0—2.5 MPa |
1 |
|
5 |
压力变送器 |
0—1.6 MPa，4-20mA，24V |
3 |
|
6 |
数据采集板 |
12位AD，16CH，10µs |
1 |
|
7 |
爆破片 |
规格：50mm |
1 |
|
8 |
接口转换箱 |
PS-2 |
1 |
|
9 |
计算机及显示器 |
酷睿双核G620,4G,500G,20″液晶 |
1 |
|
10 |
不锈钢框架 |
长×宽×高1600×600×1700mm，（SU304璧厚1.5mm） |
1 |
|
11 |
实验指导书 |
|
1 |
|
