SG-JS02A 减速器测绘模型系列






一、产品概述
本装置是根据相关课程的教学大纲要求而研制。适用于各院校《机械设计基础》、《机械设计》、《机械原理》等课程中减速器测绘实训教学。可以为学生设计、测量和绘制零件图、装配图提供实物依据,让学生了解减速器的基本结构和装配技术要求,使学生掌握减速器装拆工艺、加工工艺等技能。

二、实训项目
任务一  常用工具的使用
任务二  单级圆锥齿轮减速器测绘
任务三  单级圆柱齿轮减速器测绘
任务四  圆锥圆柱齿轮减速器测绘
任务五  蜗轮蜗杆减速器测绘
任务六  新型结构单级圆柱齿轮减速器测绘
任务七  二级分流式圆柱齿轮减速器测绘
任务八  二级同轴式圆柱齿轮减速器测绘
任务九  二级展开式圆柱齿轮减速器测绘

三、系统特点
1. 减速器的箱体、传动件结构设计合理
2. 标准配置8种减速器,规格齐全
3. 减速器中零件的公差配合既考虑设计要求,也考虑了测绘的需要
4. 减速器全部采用铝合金制造,结构坚固可靠
5.▲配套减速器虚拟仿真软件演示系统,通过扫描二维码进入系统,软件模型依据实物1:1建模设计,360度展示机构模型结构,可放大、缩小,旋转、包含零部件介绍、运动演示,测绘爆炸展示(投标文件须提供二维码供扫面以演示该功能)。

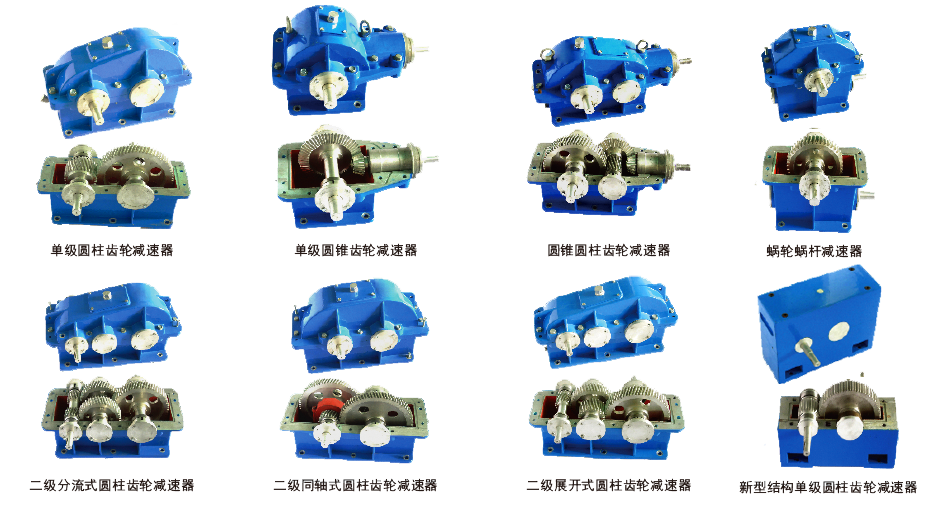

四、系统配置 (可任选种类搭配)


1 SG-C1测绘单级圆柱直齿轮减速器
外形尺寸 200×180×160mm
2 SG-C2测绘单级圆柱斜齿轮减速器
外形尺寸 200×180×160 mm
3 SG-C3测绘单级圆锥齿轮减速器
外形尺寸 290×200×190 mm
4 SG-C4测绘蜗轮蜗杆减速器
外形尺寸 270×180×245 mm
5 SG-C5测绘双级圆柱齿轮减速器(分流式)
外形尺寸 310×300×190 mm
6 SG-C6测绘双级圆柱齿轮减速器(同轴式)
外形尺寸 265×250×175 mm
7 SG-C7测绘二级圆柱齿轮减速器(展开式)
外形尺寸 300×260×170 mm
8 SG-C8测绘双级圆锥圆柱齿轮减速器
外形尺寸 310×200×170 mm
