SG-XY07 联接与配合实测绘图训练装置




一、产品特点
1、项目实际化:以常用实际联接与配合组件为训练对象;
2、功能系统化:看图找件、组件拆装、组件测量、组件绘图四位一体的训练模式;由简单组件到复杂组件的训练过程。
3、学生大众化:小型、组合、便携式训练装置,两三人一组,让尽可能多的学生获得充分的训练机会
4、教学标准化:配套的训练指导书,教和学都十分方便、教学效果显著;

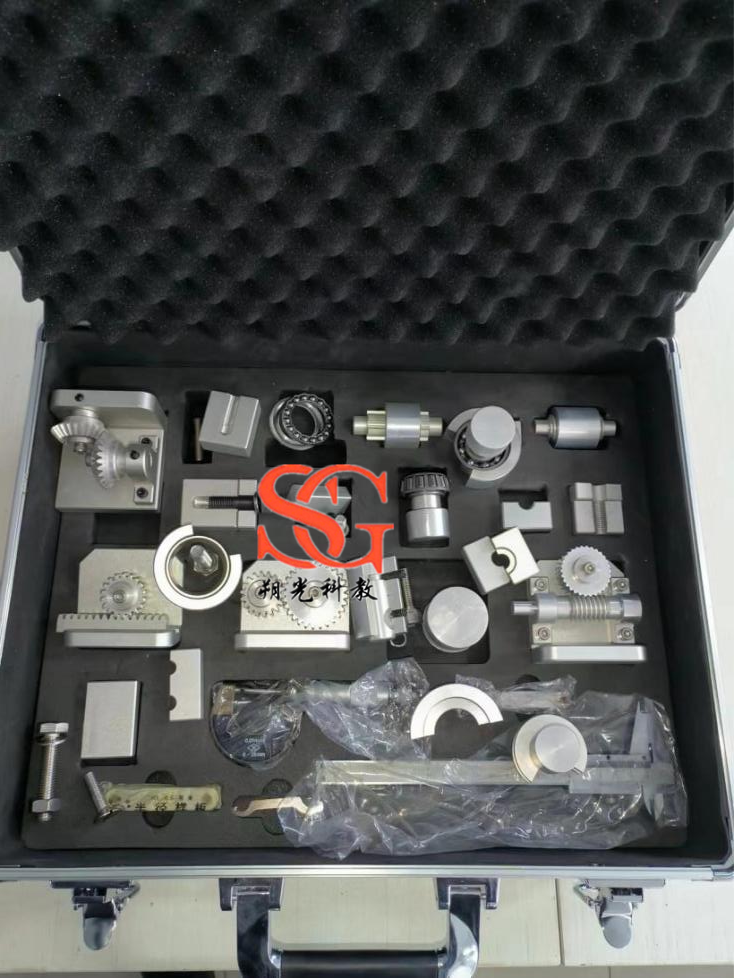

5、管理便利化:零件、测量工具及指导书均放在一个精制的箱子里,管理十分方便。

二、配置及参数
1、常用联接与配合组件(17 件/套)
(1)螺纹联接:外六角螺栓联接、内六角螺栓联接、双头螺栓联接、螺钉联接、紧定螺钉连接
(2)轴承联接与配合:深沟球轴承、圆锥滚子轴承及推力球轴承联接与配合
(3)键联接与配合:平键、矩形花键联接与配合
(4)销联接与配合:圆柱、圆锥销连接与配合
(5)齿轮传动联接与配合:圆柱齿轮传动、齿轮与齿条传动、圆锥齿轮传动、涡轮与蜗杆传动
2、测量工具:游标卡尺、外径千分、专用锒头、外六角扳手、内六角扳手、尖嘴钳、螺丝刀等

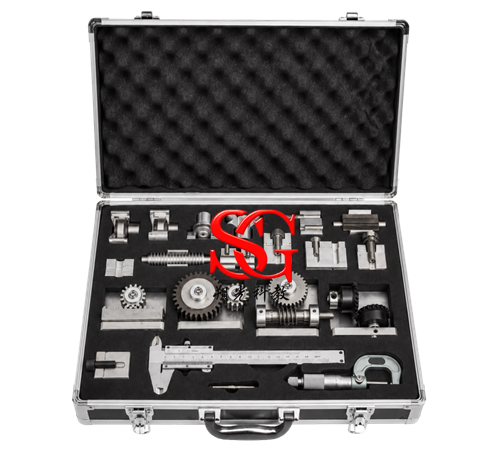

3、便携组合式:检测零件、测量工具及指导书均放在一个精制的综色箱子里
4、外形尺寸:410mm×310mm×100mm

三、实训项目
(一)训练模式
1、看图找组件训练;
2、组件拆装训练;
3、组件测量训练;
4、组件组合绘图训练。
(二)训练项目
1、螺纹联接绘图训练
2、轴承联接与配合绘图训练
3、键连接与配合绘图训练
4、销连接与配合绘图训练
5、齿轮传动连接与配合绘图训练
