SG-XY12 齿轮泵实测绘图训练组合装置
一、产品特点
1、项目实际化：以常精制小型齿轮泵为训练对象；
2、功能系统化：齿轮泵拆装、零件测绘、装配图绘制和零件图绘制四位一体的训练模式；由简单组件到复杂组件的训练过程。
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会
4、教学标准化：配套的训练指导书，教和学都十分方便、教学效果显著；
5、管理便利化：零件、测量工具及指导书均放在一个精制的箱子里，管理十分方便。
二、配置及参数
1、测绘部件：精制小型齿轮泵（1台）；

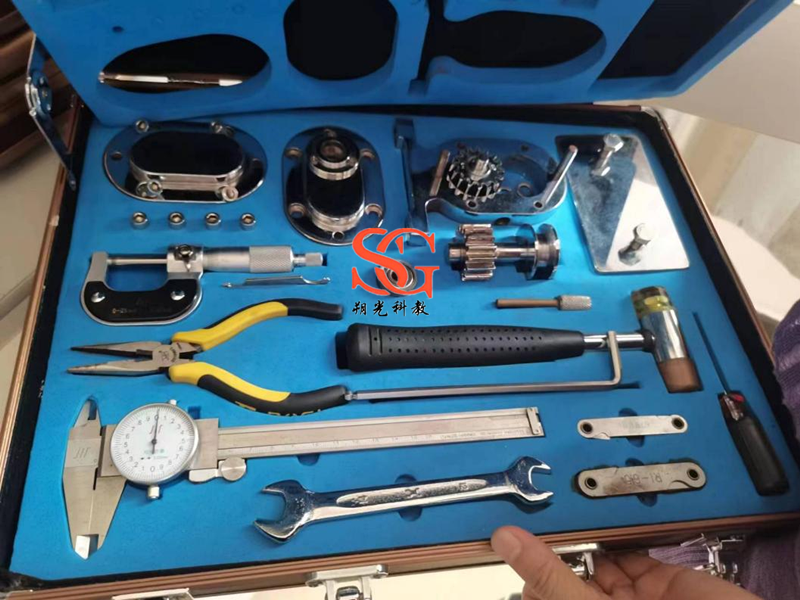

2、组装测量工具：游标卡尺、外径千分、螺纹样板、圆弧样板、专用榔头、外六角扳手、内六角扳手、尖嘴钳、螺丝刀等；
3、便携组合式：检测零件、测量工具及指导书均放在一个精制的箱子里；
4、外形尺寸：410mm×310mm×100mm；
三、实训项目
（一）训练模式
1、看图找组件训练；
2、组件拆装训练；
3、组件测量训练；
4、组件组合绘图训练。
（二）训练内容
1、齿轮泵组装训练
2、齿轮泵齿轮参数测量与计算
3、齿轮泵零件尺寸测绘
4、齿轮泵标准零件尺寸的确定
5、齿轮泵装配图纸绘制
6、齿轮泵零件图纸绘制
