SGC-B渐开线齿轮及其啮合参数测定实验仪
该实验仪用于测定渐开线齿轮及其啮合 参数，验证“齿轮机构及其设计”一章中的 基本内容。是机械原理实验室的基本设备之。
实验项目内容：
1.渐开线直齿圆柱齿轮参数的测定。
2.渐开线齿轮啮合传动演示及其重合度测 定。
3.变位齿轮传动类型及啮合参数的测定。
主要技术特点：
1.不但能测单个渐开线齿轮的几何参数，还能测啮合齿轮的啮合参数，如重合度、中心距变动系数等。
2.被测齿轮中包括标准齿轮、正变位齿轮、负变位齿轮；根切齿轮和不根切齿轮；标准压力角(α=20°)齿轮和小压力角(α=15°)齿轮；正常齿制齿轮和短齿制齿轮。标准齿轮传动、高度变位齿轮传动 (等变位)、角度变位齿轮传动(不等变位，即正传动和负传动)。

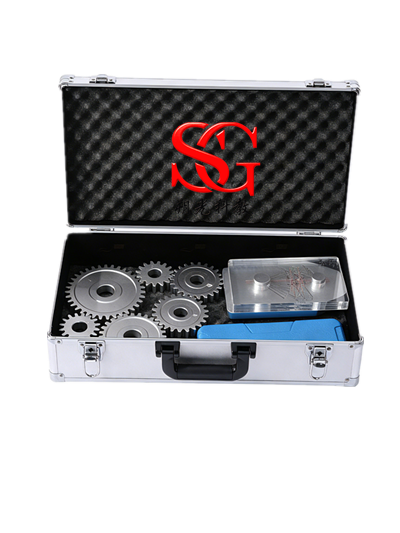

主要配置及技术参数：
1 . 待测齿轮6个，m=4mm z=35、16、15、27、23、22 α=20°、15°;
2.支承台板1个；
3.透明啮合线刻度板4块；
4.游标卡尺1把量程0～200mm;
5. 外形尺寸220×150×75mm。
|
