SG-GDY08 高低压供配电技术成套实训装置

一、设备概述
 SG-GDY08 高低压供配电技术成套实训设备是根据《配电技术》、《继电保护技术》、《建筑供配电》等课程教学内容，结合实际配电系统而设计的实训教学设备。高低压供配电技术成套实训设备含多种GCK低压电气控制柜组成多种配电线路，0.4 KV电压等级的配电柜。改变了屏式演试模式，贴近工程现场。

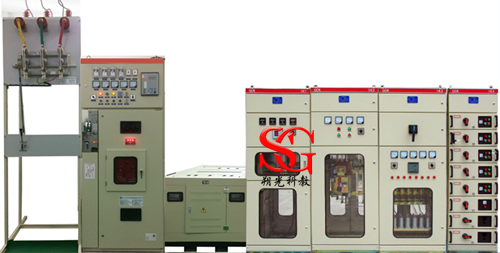

SG-GDY08高低压供配电技术成套实训设备（单回路供电）是由高压模拟计量开关柜、高压模拟电墙、模拟变压器、进线柜、计量柜、补偿柜、低压出线柜2、负载柜组成。
SG-GDY08高低压供配电技术成套实训设备采用柜式供配电系统，可以使学生建立起良好的职业习惯，全面掌握安全操作要领。
SG-GDY08高低压供配电技术成套实训设备适用于电力、电气、自动化、建筑电气、工民建等电专业及非电专实训教学。

二、设备技术参数
1、输入电源：三相五线制AC 380V±10%  50HZ
2、输入功率：11kw
3、工作环境：1）温度：-10℃～+40℃2）相对湿度：≤90%（+20℃）  3）海拔高度：≤2000m
4）空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃
4、设备重量:1600kg
5、外形尺寸：宽×深×高=尺寸：1000mm×1500mm×3200mm (模拟电墙)+900mm×1500mm×2350mm(高压柜)+3800mm×800mm×2000mm(低压柜)
6、本质安全：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、设备功能特点
高低压供配电技术成套实训设备包含不同的低压配电柜，覆盖了常见的低压供配电的配置。
高低压供配电技术成套实训设备低压柜采用分段式母线连接方式，与下引母线和引出排进行软连接，学生可以完成隔离开关、断路器、接触器、电流互感器、仪表、补偿电容、其他控制电器、母线的拆装与连接和操作。
高低压供配电技术成套实训设备具有：
⑴全面性，能够使学生对供配电系统的一、二次系统有比较全面的了解，熟悉配电设备的供配电方式；
⑵系统性，真实反映供配电系统的结构；
⑶实操性，以较真实的工作现场，达到现场教学的目的，在提高学生动手能力的基础上，加深对理论知识的理解；
⑷安全性，在进线柜前段增加漏电断路器，成套设备具有短路、过载等保护方式。开门断电控制，为保证安全，除计量柜外，所有柜体配有开门断电的继电控制装置。
⑸示教性，配电成套装置柜体全部开有观察窗，使学生在保证安全的基础上观察到设备的元件、工作状态和大部分主接线。

五、配置清单
表1：主要配置

序号	配件名称	主要技术参数	数量	单位
1	高压开关柜	电流互感器：LZJC-380 0.5 电压互感器：JDZ-380/0.1 真空断路器：ZN28-12/630A-25KA CT19 高压隔离开关：GN30-12D/630A 机械闭锁：JSXGN-12/DDSX 带电显示：GSN-10 三相四线有功电度表：DTS196 微机综合保护装置:：380V 5A有速断，过流，重合闸保护功能 接地刀 储能开关：两档开关 黑色 万向转换开关（M1方形 3档 合闸 预合 0 预分 分闸）：LW26-20 指示灯：AD16-22 AC220V 红绿黄各1个 照明灯 压板 温湿度控制器：N2K-(TH)AC220V	1	台
2	干式电力变压器	SG10空气自冷干式变压器 0.4KV/0.4KV  50KVA	1	台
3	高压模拟电墙（10KV高压进户装置）	主要电器型号：  1、RW4/7/10-10户内高压断路器开关 额定电压：10KV 额定电流：100A、200A 开断电流：2及5、7.5、10、15、20、30、50、100安培 机械寿命：≥2000次 2、FCGW-12复合干式穿墙套管 额定电压(kV)：10/12 额定电流(A)：200A 弯曲破坏负荷(N)：1250 允许弯曲负荷(N)：625 3、GN6/8-6/10户内高压隔离开关 额定电压：6KV 10KV 额定电流：200A 机械寿命：≥2000次 安装尺寸：(6)646×280，(8)680×280 静拉力(N):Fa2=500N Fb2=170N 操作力矩：200Nm 4、H(Y)10WX-17/60氧化锌避雷器 避雷器额定电压：17KV 系统标称电压：10KV 持续运行电压：13.6KV 直流1ma参考电压：25KV 陡坡冲击电流（不大于）：70KV 雷电冲击电流（不大于）：60KV 5、模拟电墙 6、铜排	1	台
4	进线柜	1、断路器：DW45-630/160A 2、电力仪表：可检测三相电压、三相电流、频率，有功功率、无功功率等 3、电流互感器：BH-0.66 BH-0.66 30/5  0.5 4、按钮：LA38-11 红绿各1只 5、指示灯：AD16-22 AC200V 红绿各1只、 6、浪涌吸收器 7、主母排 8、支路母排 9、零排 10、地排 11、绝缘子	1	台
5	计量柜	电流互感器：BH-0.66 BH-0.66 30/5  0.5 三相四线有功电度表：DTS196 三相四线无功电度表：DXS196 综合显示仪表（数显式）：PY194E-2S4 塑壳断路器：M1LE 100A 主母排 支路母排 零排 地排	1	台
6	补偿柜	补偿电容器：BSMJ0.4 电容切换接触器：CJ19 小型断路器：DZ47 电力仪表：电压、电流、功率、频率等显示 无功功率自动补偿控制器：JKL5CF 电容转换开关：LW5-16TM706/6 热继电器;JR36-32 6.8~11A 指示灯：AD16-22 AC380V 白 隔离开关熔断器：QSA-125/30 熔芯125A 电流互感器：BH-0.66 20/5 0.5 避雷器：HY1.5W-0.28/1.3 主母排 支路母排 零排 地排	1	台
7	出线柜 （动力及照明柜）	塑壳开关：M1-100L/3300 25A 接触器：CJX4 电力仪表：电压、电流、功率、频率等显示 电流互感器：BH-0.66 30/5 0.5 按钮：LA38-11红绿各6只 指示灯：AD16-22 AC220V红绿各6只 熔断器：RT14-20/6A 热继电器：JRS1-09-25/Z 18~25A 主母排 支路母排 零排 地排	1	台
8	负载柜	感性负载10个单元，每个单元轴功率2.2KW 阻性负载10个单元，每个单元功率1KW 3P开关：D6 10个 2P开关：D6 10个	1	台


表5：工具配置

序号	名称	规格\型号	数量	单位
1	压线钳	HS-06WF	1	把
2	剥线钳	ELE-700F	1	把
3	尖嘴钳	DL2106	1	把
4	电工绝缘梯凳	两层，300×500×800mm	1	吧
5	斜口钳	DL2206	1	把
6	一字螺丝刀	5*150	1	把
7	十字螺丝刀	5*150	1	把
8	绝缘伸缩管式围栏	1.2×2.5m	2	个
9	万用表	MY60	1	个
10	套筒扳手	（17件套）	1	套
11	梅花扳手	（8件套）	1	套
12	呆头扳手	（8件套）	1	套
13	绝缘手套	10kV	2	双
14	绝缘靴	10kV	2	双
15	兆欧表	ZC25-4	1	双
16	钳形表	(5~200A)	1	个
17	安全标志		5	张
18	全回路交流验电器	0.4kV	1	把
