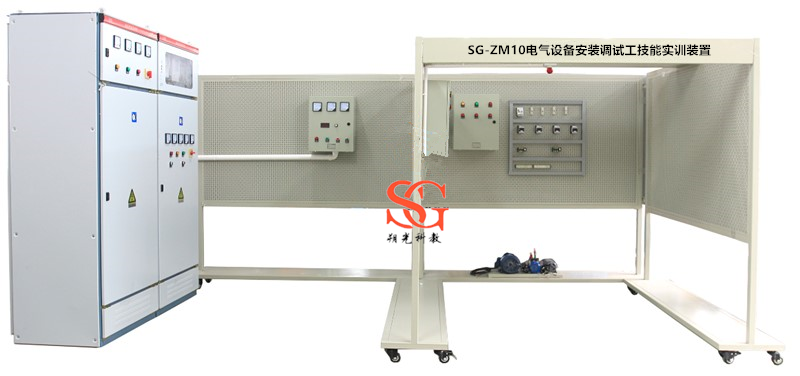

一、概况
实训设备在结构上以建筑模型（包含电缆敷设模拟、变压器及配电室、二次接线及室内布线室等典型结构）为基础，由电缆敷设、电力变压器的安装、10KV低压电缆终端的制作、小型配电箱安装、线管布线、电动机的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。
1.电缆线路施工采用角钢挑架真实模拟现场电缆施工，包括低压电缆终端及中间接头的制作
2.电力变压器采用特殊制作的小型干式电力变压器进行接线、安装及核相测试等
3.断路器安装采用小型断路器来模拟现场少油断路器

二、技术性能
1. 输入电压：三相四线制（或五线制）380V±10% 50Hz
2. 工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3. 装置容量：＜6kVA
4．模拟房间外形尺寸：4000 mm×2400 mm×1910mm（长×宽×高）
5．低压开关柜、变压器柜外形尺寸：GCK 800 mm×600 mm×2000 mm（长×宽×高）

三、装置配备
1. 实训建筑模型
(1) 建筑模型是以框架式结构和万能式网孔板相结合的形式，实训房间底脚装有带刹车的万向轮，可以方便的移动。学生可以在房间里对电气动力设备进行安装、调试实训。
(2) 具有两个实训房间。一个实训房间模拟配电房（含有配电箱、低压开关柜、变压器柜），另一个房间为电气动力设备安装调试房间（可以完成电缆终端制作、电机实训、变压器实训、照明设备实训、线管、线槽、桥架布线）。
2. 交直流电源、电气设备配备
(1) 电源部分：三相四线380V市电经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电，采用380V市电来模拟10kV电网进线电压。
提供直流220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源(具有过压、过流及短路保护功能)各一组，并设有直流数显电压表及切换开关。
设有10kV指针式交流电压表三只指示输入的三相电源线电压。交流电源输出端设有过流保护及漏电保护功能。
(2) 实训元器件一套：配有（1.6A-2.5A）低压断路器一只、RL1-15 3A螺旋熔断器三只、2A直插式熔断器2只、380V交流接触器五只、接触器辅助触头五只、（5.5-8A）热继电器一只、快动按钮开关四只、按钮开关盒一只、数字式电动机综合保护装置一套、控制变压器一只、功率电阻三只、整流板一只、交流220V通电延时继电器二只、交流220V断电延时时间继电器二只、直流欠电流继电器一只、直流220V欠电压继电器一只、过电流继电器一只、交流220V声控感应开关一只、交流220V单极开关一只、镇流器一只、日光灯一只、日光灯座一只、启辉器一只、启辉器座一只、交流220V白炽灯泡三只、螺口平灯座一只、单相感应式电度表一只、电流互感器一只、三相四芯暗插座一只、单相三芯暗插座一只、φ20线管、进口2025线槽各十米、接线端子四十只等低压电器，用于完成动力和照明设备安装调试实训。
(3) 低电压开关实训柜一套：配有开关柜一套、400A胶板隔离开关一只、200A DW15万能式断路器一只，三相感应式无功电度表一只、三相感应式有功电度表一只、 400V/100V电压互感器一只、5A/5A电流互感器三只、400V电压表一只、0～５A电流表三只、功率因数表一只、电压指示切换开关一只、4*40母线夹三只、4*40母线若干、30W散热风扇一只、220V指示灯三只、RL1-15 10A螺旋熔断器三只、RT18 10A直插式熔断器2只、通用型接线端子四十只等。
(4) 变压器实训柜一套：配有变压器柜一套、5kVA干式变压器(带无载调压抽头)一只、40*40母线若干、智能型温湿度控制器一只、30W散热风扇一只、绝缘子若干。
(5) 配电箱二套：配有配电箱两只、150A断路器一只、100A断路器一只、50A断路器三只、10A单相空气开关二只、10A三相空气开关二只、220V指示灯十二只。
(6) 实训电缆一套：配有铠装电缆3*35平方/10kV 10米,电力电缆4*25 20米
电力电缆3*50+1*25 20米,中间电缆附件各一套、电缆桥架二米。
(7) 电动机机组、变压器：配有电动机安装平台一套、350W直流电机一台、1.1kW三相鼠笼式异步电动机一台、5kVA干式变压器一台带无载分接头，分别可以正负5%和10%无载调压。
(8) 折叠式人字梯一把:
3. 仪器工具
(1) 配有电工常用工具二套：剥线钳一把、尖嘴钳一把、40W电烙铁一把、十字螺丝刀一把、一字螺丝刀一把、斜口钳一把等。
(2) 仪器一套：钳形电流表一只， 500V等级兆欧表一只，数字万用表一只等。
(3) 电缆终端附件制作工具一套：交流220 V带调温热风枪一只、YQK系列手动液压钳一把、铜鼻子三只、100W电烙铁一把、3M卷尺二把，小钢锯及锯片一套、电工刀一把等。

四、实训项目
（一）电气照明设备的安装
1. 线管敷设
2. 管内穿线与连接导线
3. 灯具、开关插座安装
4. 典型照明电路的安装及接线
（二）电缆线路的施工
1. 电缆的耐压测试和绝缘检测
2. 电缆支架的安装
3. 电缆的敷设
4. 电缆的户外式终端制作
5. 电缆的户内式终端制作
（三）变配电设备的安装
1. 变压器的安装
2. 变压器的接线及检测
3. 配电箱的安装
4. 断路器的安装
5. 配电箱的接线
6. 电气二次接线
7. 线管的敷设及布线
（四）电动机的安装
1. 电动机的绝缘测试
2. 电动机的就位安装
3. 电动机的首末端判别
4. 电动机机组的安装
5. 电动机控制回路元器件的安装
6. 电动机的接线与运行
五、配套教学资源（2套以下无此项配置）
★（一）在线教育课程开放平台（具有软件著作权，配1个登录帐号）:
1）本系统是互通教学多元化管理平台，将用户传统的各个平台系统实施整合，集中互通管理，解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台，真正意义的一站互通数据集中统计！
2）课程资源：多个微课视频实拍采集教学视频素材，后期影视包装，片头10秒左右，片尾5秒左右，视频尺寸不低于1920*1080，视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发，在pc端win系统上运行（win7、win8、win10，注不包含win xp）软件。
3）为了教学的统一性要求在线教育平台与实训装置是同一个生产商！
4）微课内容不少于：

学习项目	学习任务	参考课时
项目一、三相异步电动机启动线路制作、调试与故障排除	任务一：识别低压电器及异步电动机	2
	任务二：点动与自锁正转控制线路的实施	12
	任务三：联锁正反转控制线路的实施与检测	12
	任务四：Y-△降压启动控制线路分析与接线	6
	任务五：三相异步电动机顺序控制线路安装与测试	6
项目二三相异步电动机行程控制线路的设计及实施	任务一：电动葫芦控制线路设计及实施	6
项目二三相异步电动机行程控制线路的设计及实施	任务二：工作台自动往返线路设计及实施	4
项目三三相异步电动机制动控制线路分析设计及实施	任务一：三相异步电动机反接制动控制线路安装与测试	4
项目三三相异步电动机制动控制线路分析设计及实施	任务二：三相异步电动机能耗制动控制线路安装与测试	4
项目四卷帘门控制电路的安装、调试及故障排除	任务一：卷帘门控制电路的安装、调试及故障排除	10
	任务二：卷帘门PLC控制电路设计	4
	任务三：卷帘门PLC控制控制程序设计与调试	6
项目五传送带送料装置控制线路的安装、调试及故障排除	任务一：传送带送料装置控制电路安装、调试及故障排除	10
	任务二：用PLC技术实现传送带送料装置控制	4
	任务三：编写调试PLC程序及系统总调试	6

★（二）仿真软件：
1、网络版电工作业培训教学软件（安全用电）（网络版、具有软件著作权）
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《“维修电工”职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制，包含电工初步（电工基础、电工仪表、导线连接、安全用具、安全标志）、基本操作（低压电器、电机与变电器、照明电路、电子技术）、风险排除（灭火器类型、灭火器使用）、触电急救（触电方式、防护措施、接地与接零、心肺复苏）4大模块，15个实训单元，72个实训项目。
软件以技能为核心，项目为引领，任务为驱动，职场环境为背景，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。

2.二居室电气布线仿真实训软件（网络版，具有软件著作权）

一、产品概述
二居室电气布线仿真实训软件，依据《建筑电气工程施工质量验收规范》、教育部相关专业教学大纲，为缓解我国建筑设备类专业传统实训教学环节的不足、提高学生的职业技能水平而研制。软件以一个典型的二居室住宅（包括主卧、次卧、厨房、客厅和卫生间共五个房间）为例，以标准设计为引领，以施工工艺为主线，开展与实际工作高度吻合的技能训练。
本产品融合了多种制作技术，数据量小，运行流畅。软件重视教学设计，内容丰富，训练手段多样；此外，软件操作简捷，可以完全支持学生的自主式学习，具有很强的职业性、情景性、过程性与互动性。
二、软件内容
本产品包括技能实训、漫游学习、答题练习三个部分，三个部分互相关联，组成完整的操作实训、漫游学习、知识考核三大教学环节。
技能实训
包括多个技能实训任务，如内线安装、照明安装、插座安装等。根据实训任务、图纸及相关规范进行电气布线等相关施工工艺的仿真操作，媒体形式主要为三维交互动画，并在其中穿插技术要点和快问快答，学生可在操作提示的引导下自主进行学习训练。
漫游学习
可自主观察二居室中各个房间的线路布置情况，开关位置、照明位置等。通过在室内漫游，结合电气施工图纸，观察室内布线的走向，了解设计理念并加深对于相关规范的理解。
答题练习
针对相关知识点进行问答考核，快速检验学习效果。进入模块后可进行理论考试，作答完毕后实时显示“成绩卡”，并可通过“查看明细”回看作答情况及正确答案。
三、适用范围
主要应用于高职高专土木建筑大类建筑设备类中的建筑设备工程技术专业、建筑电气工程技术和建筑智能化工程技术等专业学生的仿真实训；也适用于中等职业院校土木水利类中的楼宇智能化设备安装与运行、建筑设备安装等专业的学生仿真技能训练和本科院校土木类建筑电气与智能化专业的生产认知实习。
3.电气测量与内外线仿真教学软件（网络版，具有软件著作权）
A.软件的功能特点
1. 情景性：全部训练在三维场景下进行，学生犹如进入真实的施工现场，真实感极强，弥补了下现场难的困难。
2. 过程性：软件以技能为核心，以施工工艺为主线，以技术规范为指导，以设备与工具的使用为基础，重视养成性训练，具有很强的实用性。
3．交互性：软件贯彻以学生为主体的思想，设有实训目的、实训器件、实训电路、器件布局、仿真运行、电路接线等，不仅可以供教师采用场景环境演示教学，更可以在网络环境下由学生自主地按照进程与提示操作，突出了技能训练。
4. 完备性：软件重视教学设计，不同的知识单元含有诸如教学资源、故障检测、操作提示、技术分析等多种情境和技能训练教学模块。
5. 软件具有职业性、情境性、交互性、工艺性和智能性。
6. 在设计上，采用分级模块化设计，结构清晰、便于重组。
7. 在媒体表现上，采用二维、三维动画，具有强烈的情景带入感。
8. 在内容设计上，力争实现专业与企业生产岗位的对接、实训内容与职业标准的对接、实训过程与生产过程的对接、专业教学与职业资格证书的对接。
9. 本软件不仅可以作为实训教学应用，其大量的原理动画演示也可以作为助教型软件素材应用于课堂教学环节。
10. 以项目为引领、以任务为驱动、以工艺步骤为主线的设计理念。
11. 资源丰富，可服务于多种教学模式。
12. 资源碎片化，每个模块可独立，实现资源的有效利用。
13. 各个模块的内容详尽、系统，掌握维修电工核心技能的目的。
14. 注重教学设计，把抽象的概念具体化、把虚拟的概念实际化。
技术要求具有：重要知识点以技术要求的形式展示，强化学生掌握该技能。
15 特写镜头：注重教学设计，把抽象的概念具体化、把虚拟的概念实际化，细节部分软件设有特写镜头。
16 视觉展示具有：软件提供最佳视角，节省无效漫游时间，提高教学效率。
17 技术路线：软件采用全三维编程技术、固定场景下的三维动画与二维编程技术相结合，使数据有效压缩，占用数据空间小。经测试，软件的响应时间最多不超过1秒，运行速度达标。操作过程中支持连播功能，可连续播放交互式施工步骤，软件即点即用，响应速度小于等于1秒，方便老师教学时同步讲解知识内容并使学生加深记忆，巩固学习。系统交互性强，操作简单方便，使用灵活可靠。软件媒体手段丰富，运用合理。
B.模块内容响应
1、电工基本实训包括内外线仿真实训，该单元由仪表使用、供配电基础、工具使用、导线连接、人工急救、照明线路1、照明线路2、照明线路3等至少8个实训单元组成。
根据不同内容的教学大纲要求，仪表使用包括测电阻、测交流电压、测直流电流、测直流电压、兆欧表、钳形电流表等至少6个实训任务；例如，测电阻仿真实训是参考操作提示语操作步骤进程仿真实物训练，并分别回答各电阻值等问题。
供配电基础包括系统概述、系统原理、基本要求、接线方式、低压配电柜、低压配电线路等至少6个实训任务；例如，低压配电柜仿真实训，当鼠标划上配电系统示意图上的各部分，观察各个功能模块说明。
工具使用包括验电笔、电工刀、钳子类、螺丝刀、活络扳手、冲击钻、安全带、喷灯至少8个实训任务；例如，验电笔以文字图片、视频形式展示。
导线连接包括常用导线、导线选用、导线连接至少3个实训任务；例如，导线连接文字形式说明导线连接的要求，分别以文字、图片、视频形式介绍说明单股芯线的连接、七股芯线的连接、七股芯线的T型分支连接、线头与瓦形接线桩的连接。
人工急救包括实训目的、单位操作、双人操作、口对口准备、口对口方法、胸外压准备、胸外压方法至少7个实训任务；例如，胸外压方法，以文字、动画形式形象生动的展示了胸外压的方法，首先是掌根用力垂直向下挤压，对成人应压陷3-4厘米；挤压后掌根迅速全部放松。每秒钟挤压一次，每分钟挤压100次为宜；注意挤压时，切忌用力过猛；触电者如果是儿童，可以用一只手挤压。
照明线路1包括实训目的、实训器件、实训电路、器件布局、仿真运行、电路接线、通电测试至少7个实训任务；照明线路2包括实训目的、实训器件、实训电路、器件布局、仿真运行、电路接线、通电测试至少7个实训任务；照明线路3包括实训目的、实训器件、实训电路、器件布局、仿真运行、电路接线、通电测试至少7个实训任务，例如照明线路3中电路连接仿真训练点击原理图按钮，原理图可隐藏，再次点击原理图出现，参考操作提示在实物图中找到相应的节点，用鼠标在两点上点击即可将实物图中的线接上。
2、电工中级实训包括电气测量仿真实训，该单元由电感线圈参数的测量、三项负载的测量、变压器组别测定与试验等至少3个实训单元组成。
根据不同内容的教学大纲要求，电感线圈参数的测量包括实训目的、实训器件、仪表种类、仪表面板、仪表使用、器件测量、实训电路、电路连接、通电测试至少9个实训任务；例如，器件测量，参考操作提示，使用仿真仪表器件分别测试镇流器和灯泡的电阻值。
三相负载的测量包括实训目的、工作原理、实训器件、电路接线、三相对称负载、三相不对称负载至少6个实训任务；例如，三相对称负载实训，分别测量电压和电流，参考操作提示，合上电源，使用万用表仿真模拟测量线电压和相电压，最后得出数据表。
变压器组别测定与验证包括实训目的、向量图、工作原理、变压器同名端判别、同相绕组判别、同相绕组同名端判别、高压绕组同名端判别、通电验证至少8个实训任务，例如，同相绕组判别实训，参考操作提示和操作步骤判断桐乡绕组（选择题形式）。
3、电工技师与综合实训包括变配电电力保护实训，该单元由ZB50使用、10KV小电流接地系统的漏电选线保护、10KV线路微机保护单元性能测试1、10KV线路微机保护单元性能测试2、0.4KV低压线路微机保护单元性能测试、电动机低电压保护、电动机负序过电流保护、电动机过负荷保护、变压器带载自动调压运行、泄露电流试验、直流耐压试验、交流耐压试验、变压器微机保护单元测试等至少13个实训单元组成。

六、设备配置清单

序号	物料名称	规格型号	单位	数量	备注
一：电源控制配电箱部分
1	断路器	DZ47LE-63	个	1
2	交流接触器	CJX2-3210	个	1
3	电压互感器	380V/100V	个	1
4	直流调速器	500W	个	1
5	电压表	6L2-12KV/100V	只	3
6	直流数显电压表	DC300V	只	1
7	切换开关	2档 XB2ED21	只	1
98	按钮	LA38-11BN	只	2
10	指示灯	AD16-22D	只	1
11	配电箱	400200500	个	1
二：配电箱部分1
1	断路器	DZL25-250/430 160A	个	1
2	电断路器	DZ47-63 3P 50A	个	3
3	指示灯	AD16-22D	个	6
4	配电箱	400200500	个	1
二：配电箱部分2
1	断路器	SE-100/330 100A	个	1
2	断路器	DZ47-63 3P 10A	个	2
3	断路器	DZ47-63 1P 10A	个	2
4	指示灯	AD16-22D	个	6
5	配电箱	400200500	个	1
二：照明与开关部分
1	声控感应开关	86型	只	1
2	单极开关	86型	只	1
3	镇流器	15W	只	1
4	启辉器及座		套	1
5	日光灯	15W	只	1
6	日光灯座		只	1
7	白炽灯泡	10W 220V 螺口	只	3
8	螺口平灯座	螺口 86# E27	只	3
9	单相感应式电度表		只	1
10	电流互感器	BH-0.66 5A/5A	只	1
11	三相四芯暗插座	86型	只	1
12	三相四芯插头		只	1
13	单相三芯暗插座		只	1
14	明盒	86型/明装	个	3
15	暗盒	86型/暗装	个	2
16	线管	φ25	米	10
17	线槽	2025	米	10
18	单极开关	86型两位	个	2
19	电源插座	86型 223	个	2
20	白板（插座面盖）	86型	个	2
21	明装塑壳配电箱	9-12位	个	1
三：电气控制部分
1	低压断路器	DZ108-20 3.2A-5A	只	1
2	螺旋熔断器	RL1-15 3A	只	3
3	直插式熔断器	RT18-32X 3P 2A	只	1
4	直插式熔断器	RT18-32X 2P 2A	只	1
5	交流接触器	CJX2-0910/380V	只	5
6	辅助触头	F4-22	只	5
7	热继电器	JR36-20 5.5-8A	只	1
8	按钮开关	LA38-11BN	只	4
9	按钮开关盒	4位	只	1
10	电动机综合保护器	JD-5A	只	1
11	控制变压器	BK-50VA	只	1
12	功率电阻	75Ω/75W	只	3
13	整流桥		只	1
14	通电延时继电器	ST3P/ 220V	只	2
15	断电延时继电器	ST3PF/220V	只	2
16	直流欠电流继电器	JL14-11ZQ	只	1
17	直流欠电压继电器	JCDY-2/Q 220V	只	1
18	直流过电流继电器	JL14-11Z	只	1
19	硬线（电线）	BV 1.5mm2 红色	米	100
20	多股软线	RV 0.5mm2 红	米	50
21	线比（线鼻）	Φ1.5-3 开口	个	50
22	直流电机		台	1
23	三相鼠笼式异步电动机	1.1kW	台	1
24	三相鼠笼式异步电动机	180W	台	1
25	电机安装板		块	1
四：管线材部分
1	线管	Ф25 PVC	米	6
2	管直通	Ф25 PVC	个	5
3	管三通	Ф25 PVC	个	5
4	管弯头	Ф25 PVC	个	6
5	管夹	Ф25	个	15
6	管接头（杯疏）	Ф25	个	10
7	扎带	3X100mm	包	1
8	铠装电缆	3*35平方/10kV	米	10
9	电力电缆	4*25	米	20
10	电力电缆	350+125	米	20
11	中间对接头	GT-25	只	10
12	中间对接头	GT-50	只	10
13	铜线鼻	DT-25	只	10
14	铜线鼻	DT-50	只	10
15	热缩中间接头附件		套	5
五：实训工具部分
1	尖嘴钳	150mm 6"	把	2
2	剥线钳		把	2
3	电烙铁	40W	把	2
4	一字螺丝刀	Φ5×150mm 中一字	把	2
5	十字螺丝刀	Φ5×150mm 中十字	把	2
6	斜口钳	6"	把	2
7	验电笔	0-500V	支	1
8	万用表	DT890+	只	1
9	钳形电流		只	1
10	兆欧表	500V	只	1
11	热风枪	交流220 V	把	1
12	手动液压钳	YQK-300(8-300)	把	1
13	铜鼻子		只	3
14	电烙铁	100W	把	1
15	卷尺	3M	把	2
16	手锯弓	301	把	1
17	钢锯条	细齿	条	3
18	电工刀		把	1
19	活动扳手	8" 200mm	只	1
20	内六角扳手	1.5-10mm 全套	套	1
21	工具箱		只	1
六：其它部分
1	装置平台		套	1
2	低电压开关实训柜		套	1
3	变压器实训柜		套	1
4	护套自锁线	Φ4×100CM 黄/绿/红/蓝/黑	条	50
5	安装螺丝		套	1
