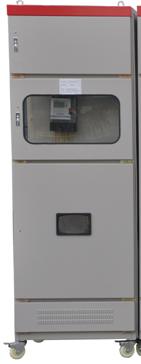

SG-ZM47低压计量控制实训柜
一、设备概述：
低压计量控制实训柜主要由三相有功电能表、三相无功电能表、接线铝排等组成，用于计量线路中有功功率与无功功率。
二、技术参数：
工作电源：三相五线 380V±5% 50Hz
安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
外形尺寸：660×600×2300mm
额定电流：250A
工作环境：温度0℃～50℃
相对湿度35～85% 海拔＜4000m
三、低压计量控制实训柜结构
整个柜体为钢制结构，经过机械加工成形，外表面喷涂彩色环氧聚塑，坚固美观。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
四、低压计量控制实训柜配置: (每台本配置)
|
NO |
配置名称 |
型 号 |
规格(长×宽×高) |
单位 |
数量 |
|
1 |
全钢制结构柜体 |
|
660×600×2300 |
台 |
1 |
|
2 |
三相四线有功电能表 |
DT862-4型 |
|
块 |
1 |
|
3 |
三相四线无功电能表 |
DX862-4型 |
|
块 |
1 |
|
4 |
电流互感器 |
|
|
套 |
3 |
|
