SG-ZBJD装表接电实训装置
一、装表接电实训装置范围
装表接电实训装置适用于供电所装表接电人员开展装表接电操作实训。
GB50054-2011 低压配电设计规范
DL/T 499 农网低压电力技术规程
DL/T 645-2007 多功能电能表通信协议
Q/GDW 129-2005 电力负荷管理系统通用技术条件
Q/GDW 130-2005 电力负荷管理系统数据传输规约
Q/GDW 358 《0.5S级三相智能电能表技术规范》
Q/GDW 347 《电能计量装置通用设计》
Q/GDW 462 《农网建设与改造技术导则》
二、主要功能
1、实训装置采用单面双工位设计，为供电所装表接电人员提供电能表及采集终端安装、接线、调试操作平台；
2、实训装置可用于单相、三相三线、三相四线智能电能表与采集终端联合接线练习；
3、实训装置在接线完成后，可进行通电调试，检查接线的正确性；并对智能电能表、采集终端进行参数设置和终端调试；
4、实训装置提供三相四线（3*220/380V）电压接线端子和三相三线（3*100V）电压接线端子，两种电压通过隔离互感器完全与市电隔离，确保实训人员人身安全，隔离互感器应封闭放置于柜体下方；
5、实训装置应配置具有带远程费控的低压励磁脱扣断路器，具备远程分合闸功能；可用于实训人员进行费控控制回路接线练习;
6、实训装置操作实训部分采用网孔板形式，可供安装各种智能电能表、接线盒、互感器等计量设备；
7、实训装置底部应配置优质带刹车万向脚轮。
8、实训装置在漏电保护器后端安装急停开关，装置上采用半嵌入式安装，便于停送电操作。
9、实训装置各路电源必须安装指示灯，通电时指示灯显示。
三、装表接电实训装置技术参数
1、使用环境：温度：-15℃~+45℃，湿度：≤75%，海拔＜4000m；
2、输入电电压：三相 AC 3*220V×(1±10%)；50 Hz±0.5 Hz；
3、输出电电压：三相 AC 3*220V×(1±10%)和三相 AC 3*57.7V×(1±10%)；50 Hz±0.5 Hz；

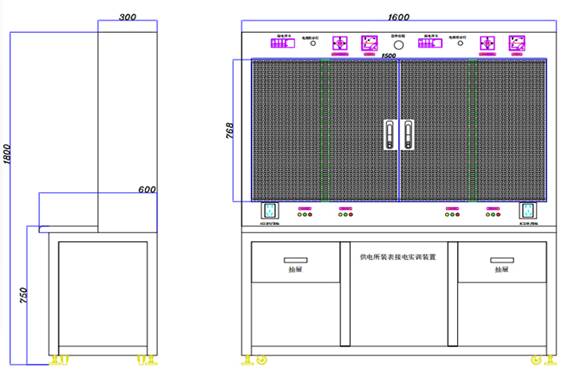

4、外形尺寸(长×宽×高)：1600×600×1800 ，操作台台面离地高度750（含万向轮高度）(单位：mm)；
5、装置容量：＜1kW；
6、网孔板材质：优质钢材镀锌；
7、单工位网孔板尺寸（宽×高）：750×768(单位：mm；)
8、台体材质：优质钢材喷塑。
9、技术资料
随机文件资料：
产品合格证；
产品说明书；
四、配置表
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
装表接电实训装置 |
机柜 |
台 |
1 |
|
2 |
电压隔离互感器 |
容量20VA（单相） |
台 |
3 |
|
3 |
电压隔离互感器 |
容量20VA（三相） |
台 |
1 |
|
4 |
带远程费控的低压励磁脱扣断路器 |
100A（带远程费控的低压励磁脱扣断路器） |
台 |
2 |
|
5 |
接线端子 |
5P |
台 |
4 |
|
6 |
接线端子 |
3P |
台 |
4 |
|
7 |
低压电流互感器 |
100/5A ，0.5S |
台 |
6 |
|
8 |
三相四线接线盒 |
|
台 |
2 |
|
9 |
三相三线接线盒 |
|
台 |
2 |
|
10 |
漏电保护开关 |
DZ47LE-32/D/32A/4P/0.03A |
台 |
3 |
|
11 |
指示灯 |
AD26B-22D/AC380V/R红 |
台 |
12 |
|
12 |
急停开关 |
|
个 |
1 |
|
13 |
电压转换开关 |
LW5-16YH3/3 |
个 |
2 |
|
14 |
电压表 |
6L2V-450V |
个 |
2 |
|
15 |
五孔插座 |
|
个 |
2 |
|
