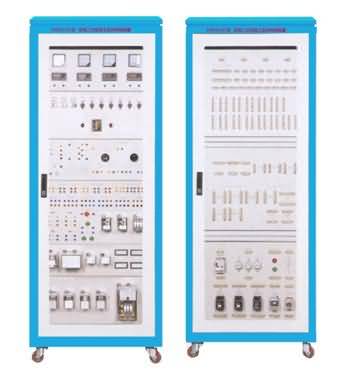

SG-ZM9电力电气及二次部分实训考核装置

SG-ZM9电力电气及二次部分实训考核装置


一、概述
电力电气及二次部分实训考核装置是为了适应高职高专教育改革与发展的需要,以培养技术技能型人才而开发的产品,其中电气设备主要包括互感器和开关电器,采用实物,配有与该实物相关的安装接线和运行操作,增强了感性认识,强化了现场应用知识;二次部分主要包括断路器的控制回路与信号回路;中央信号和其他回路等。

电力电气及二次部分实训考核装置适用于发电、供电和电力自动化等相关专业的实训教学,也可供从事继电保护及二次回路的设计、安装和运行的工程技术人员参考。


二、电力电气及二次部分实训考核装置实训项目
(一)互感器实训项目
1. 电压互感器特性测试
2. 电压互感器接线方式
3. 电流互感器特性测试
4. 电压互感器接线方式

(二)开关电器实训项目
5. 塑壳断路器的原理与接线
6. 隔离开关的原理与接线
7. 负荷开关的原理与接线
8. 自动重合闸的原理与接线

(三)二次部分实训项目
9. 信号继电器
10. 中间继电器
11. 冲击继电器
12. 闪光继电器
13. 断路器的基本控制回路
14. 断路器的防“跳跃”闭锁回路
15. 灯光监测的断路器的控制回路
16. 灯光和音响监视的断路器控制回路
17. 有信号继电器的信号起动回路
18. 重复动作手动复归的中央信号装置
19. 重复动作自动复归的中央信号装置
20. 闪光信号装置

(四)考核项目
21. 音响监视的断路器控制回路
22. 不重复动作的中央信号装置
23. 自动重合闸前加速保护
