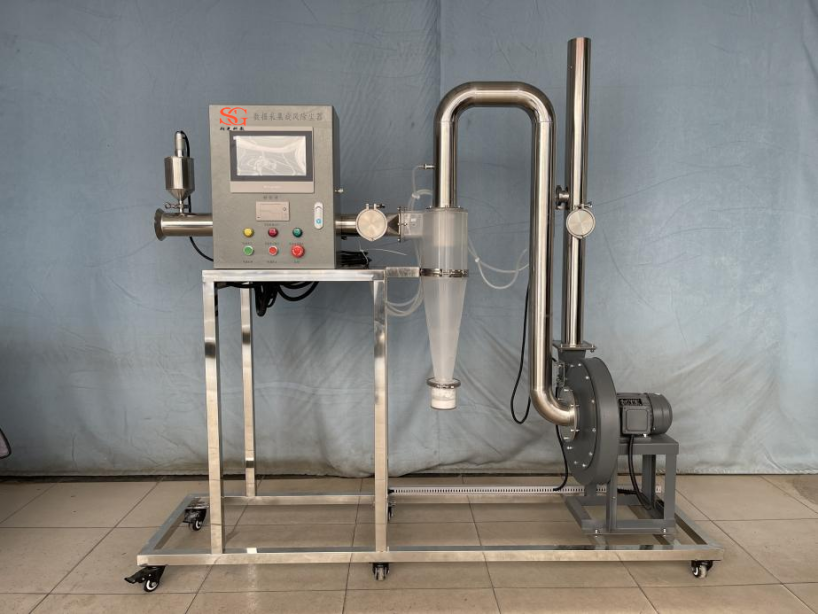

SG-RG561 数据采集旋风除尘器

一.实验目的
1.学习旋风除尘器除尘原理，掌握烟尘性质、结构尺寸变化、运行状况对除尘器性能的影响。
2.掌握旋风除尘器入口流速、出口流速、压力损失和阻力系数的测定方法。
3.掌握旋风除尘器的分割粒径、分级效率和总效率的估算和测定方法。
4.掌握旋风除尘器在工程应用中的适用范围、设计依据、设计方法、公式计算。

二.技术指标
1.旋风除尘器设计参数：
① 整套装置动力为负压式，高径比4：1。
② 装置允许含尘质量浓度<1mg/m3；配置至少六种粉尘。
③ 旋风除尘器入口设计气流速度14~24m/s，设计范围内气流速度可调。
④ 旋风除尘器的压力损失≤350Pa。
⑤ 除尘器的总除尘效率≥75%。
⑥ 按照工程设计要求设计筒体、锥体、进气管、排气管、排尘口、旋流阻断器和卸灰室等部件尺寸，装置运行满足以上设计参数要求。
2.工作电源：电压AC380V±10%、50Hz，三相五线制，功率≤980w；安全保护：具有接地保护、漏电保护、过流保护。
3.线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸30*30mm。
4.实验通风管路、弯头、卡盘、宝塔头：材质均为304不锈钢。
5.台面采用304不锈钢板，不锈钢框架实验台（38*38mm不锈钢方管、脚轮均为万向带禁锢）
6.装置外形尺寸：1650mm×516mm×1650mm。

三.主要配置及参数
1.管道式粉尘浓度检测仪2套：插入式测量，测量范围0~10mg/m³，可测0.1~200μm粒径粉尘；就地数字显示，485远传信号，陶瓷检测探头、耐高温、抗腐蚀、防粘附，DC24V供电，整体尺寸130mm*150mm*250mm。
2.在线风压、风量、风速检测系统1套：测量精度±1%，①L型皮托管1套：304不锈钢材质，系数0.999~0.998；②压力传感器2套：远传显示，输出4~20MA。
3.在线温度、湿度检测系统1套：测量实验管道内温湿度，远传显示、温度量程0~125℃、湿度量程0~100RH%、输出4~20MA。
4.PLC，10英寸彩色触摸式液晶显示屏，微型打印机1套：热敏打印、打印速度50mm/s（MAX）、分辨率8点/mm和384点/行、有效打印宽带48mm。
5.旋风除尘器1套：透明有机玻璃材质、壁厚5mm。
6.卸灰室1套：材质透明有机玻璃管、含旋流阻断器、φ100mm*80mm，卡盘连接，方便装卸。
7.粉尘分布器1套，含电机1台：304不锈钢、壁厚1.5mm、φ102*110mm。
8.气尘混合装置1套：PP材质混合芯叶管道静态混合器。
9.浓度检测口2个、风压检测口2个、透明测压软管1批。
10.离心通风机1台：电压380V、功率0.75KW、频率50Hz、流量402~545m3/h、全压2223-2262Pa、转速2830r/min。
11.变频器1套：电压380V，功率750W，控制风机转矩调节风量大小。
12.六种粉尘各0.5KG。
13.电源控制系统：双面亚光密纹喷塑电控箱1只，控制箱面板采用深蓝色楷体；开关电源；正泰/德力西电器：接触器、带灯自锁按钮开关、急停按钮开关、漏电保护器等组成。
