一、强迫对流单管管外放热系数测试装置实验目的
了解以流放热的实验研究方法测定空气横向流过单管表面时的平均放热系数α，并将实验数据整理成准则方程式，巩固和运用传热学课堂讲授的基本概念和基本知识，学习测量风速、温度、热量的基本技能，培养学生独立进行科研实验的能力。
二、强迫对流单管管外放热系数测试装置主要配置

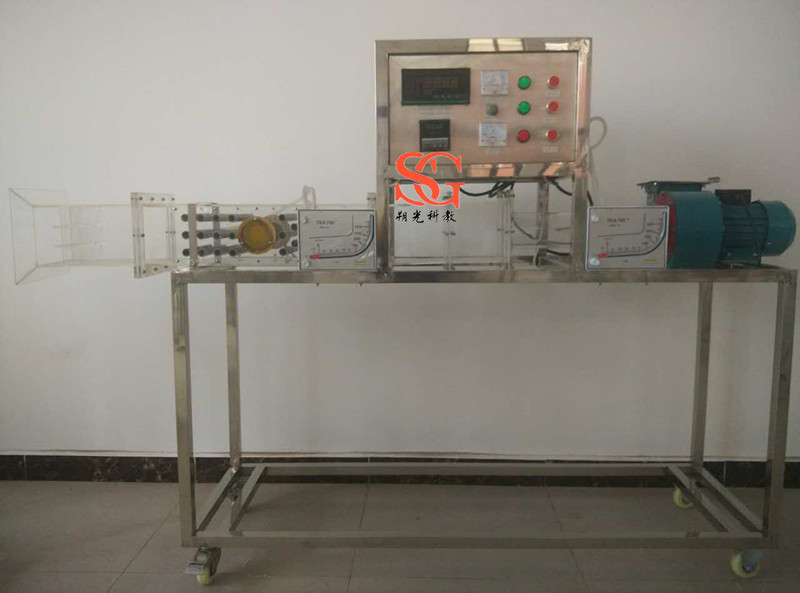

多翼式低噪音风机、自动调节风门、组合式有机玻璃风洞、有机玻璃实验管段、紫铜管圆试件及其加热器、控制箱、温度传感器、8路智能巡检仪、功率表、调压器、毕托管流量计、斜管微压计、移动式不锈钢支架等。
三、强迫对流单管管外放热系数测试装置技术参数
1、输入电源：单相AC220V±10% 50Hz，功率1000W。
2、多翼式低噪音风机参数：风量2000 m3/h，风压1000 Pa，功率370W。
3、实验管尺寸：Φ32×250mm ，材质紫铜管。管内装有电加热器作为热源，功率300W，管壁嵌有四只热电偶以测壁温。
4、毕托管流量计配斜管微压计测流速：量程-10-700pa。
5、实验风道采用透明有机玻璃材质，分为风口段，实验段（实验段有叉排和顺排两种），测试段等，彼此之间采用法兰连接，方便拆卸。
6、温度由高精度温度传感器测量，万能信号输入巡检仪和高精度数字显示表显示温度、阻力、流速等实验全部测量参数，手动风门调节风量。
7、外形尺寸：1800×500×1700mm，外形为不锈钢可移动支架，带双刹车轮。
数字II型增加带标准信号的8路万能信号输入巡检仪，增加带标准信号的数显电流表电压表，配有数据采集，自动数据分析处理软件等。
