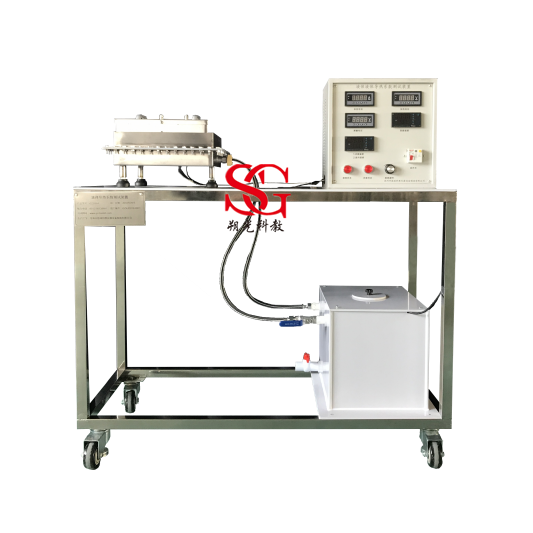

SG-RG05 液体导热系数测试装置
一、工作条件
常温、常压下运行，电源电压AC220V，功率：500W。
二、实验目的
1、用稳态法测量液体的导热系数；
2、了解实验装置的结构和原理，掌握液体导热系数的测试方法；
3、可测试200度以下的液体导热系数。
三、技术参数
1、多功能潜水泵：HJ-1100，电压220-240V/50HZ，额定功率20W，最大扬程（H-Max）1.5m，最大流量900L/H，重量0.5Kg；
2、电流表：奥博 AOB18AI-5X1，量程：AC10A，工作电源：220V，输入方式：隔离，测量精度0.5%；
3、电压表：奥博 AOB18AU-5X1，量程：AC500V，供电：220V，输入方式：隔离，测量精度0.5%；
4、微电脑温度控制器：温度测量范围：-30～300℃，分辨率：0.1%，测温精度：±1℃，输入电源220VAC；
5、电子调压模块：220V，0-10A；
6、加热器：辅加热器270×270mm，主加热器150×150mm，中间间隙10mm，电阻120Ω，主，辅加热器串联；
7、水箱：12mm厚PVC材质；
8、不锈钢上加热壳体：加热器、保温棉，加热导线和不锈钢壳体；
9、设备配仿真教学管理平台；
10、外形尺寸：1100×450×1300mm。
四、产品规格与配置
|
序号 |
名称 |
型号（品牌） |
数量 |
|
1 |
水泵 |
HJ-1100 |
1 |
|
2 |
电流表 |
AOB18AI-5X1 |
1 |
|
3 |
电压表 |
AOB18AU-5X1 |
1 |
|
4 |
温度控制器 |
PID |
2 |
|
5 |
电子调压模块 |
可控硅 |
1 |
|
6 |
加热器 |
交流 |
1 |
|
7 |
水箱 |
PVC |
1 |
|
8 |
加热壳体 |
不锈钢 |
1 |
|
9 |
传热媒体 |
紫铜板 |
1 |
|
10 |
实验台 |
不锈钢配刹车万向轮 |
1 |
|
11 |
下循环冷却水槽 |
不锈钢 |
1 |
|
12 |
电位器 |
微调型 |
1 |
|
13 |
垫片 |
有机玻璃 |
1 |
|
14 |
加热片 |
薄膜 |
1 |
|
15 |
无限点3D仿真教学管理平台 |
|
1 |
|
