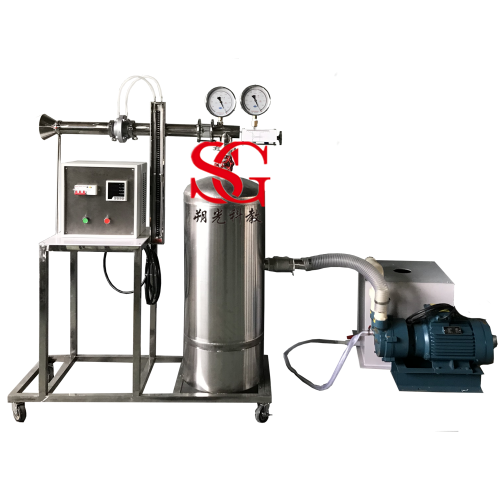

SG-RG19 喷管实验装置
一、工作条件
常温、常压下运行, 电源电压：380V，功率：4KW。
二、实验目的
1、验证和加深理解喷管中气体流动的基本规律的理解，建立临界压力、临界流速和最大流量等喷管临界参数的概念；
2、测量气流在喷管中各截面的流速、流量、压力变化规律并掌握相关测试方法；
3、测量并绘制喷管内的压力分布曲线及流量曲线，做出定性解释。
三、技术参数
1、实验试件：渐缩喷管和缩放喷管，喷管直径4±0.2mm；
2、流量计：标准孔板流量计，精度：±0.075%，高稳定性：优于0.1%FS/年，高静压：40MPa，连续工作5年不需调校；
3、真空压力表：精度0.5级，（2只，测量范围：-0.1～0MPa）；
4、电源保护：漏电保护，过载保护，短路保护；
5、正反转电机：60KTYZ,转速10r/min，14W,
6、稳压罐:304不锈钢材质。尺寸：Ф400*1000mm，容积90L；
7、U型差压计：±5000mm；
8、动力单元：水环真空泵，承限压力 3300pa、转速：2880转/分钟、抽气速度 30L/s、功率 3.85 kW；
9、设备尺寸：长*宽*高=1800×500×1500mm。
四、产品规格与配置
|
序号 |
名称 |
型号（品牌） |
数量 |
|
1 |
实验台 |
不锈钢材质，带刹车万向轮 |
1 |
|
2 |
漏电保护器 |
德力西 |
1 |
|
3 |
真空泵 |
水环式 |
1 |
|
4 |
真空压力表 |
指针式 |
2 |
|
5 |
孔板流量计 |
不锈钢 |
1 |
|
6 |
压差计 |
U压差计 |
1 |
|
7 |
试件 |
有机玻璃 |
1 |
|
8 |
调压阀 |
不锈钢闸阀 |
2 |
|
9 |
稳压罐 |
不锈钢 |
1 |
|
10 |
仿真教学管理平台 |
无限点 |
1 |
|
