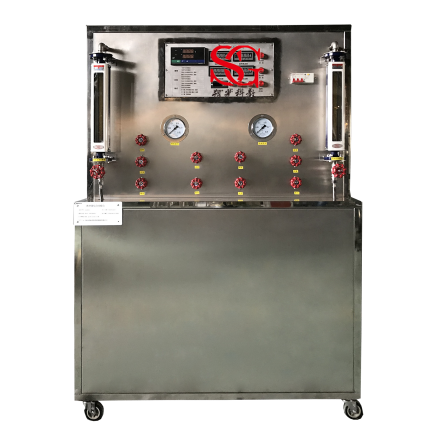

SG-RG21 换热器综合实验台
一、工作条件
常温、常压下运行, 电源电压AC380V,功率：5.5KW。
二、实验目的
1、熟悉换热器性能的测试方法；
2、了解套管式换热器、螺旋板式换热器和列管式换热器的结构特点及其性能的差别；
3、加深对顺流和逆流两种流动方式换热器换热能力差别的认识；
4、绘制换热器传热性能曲线。
三、技术参数
1、换热器换热面积（F）：
①套管式换热器 换热面积0.56㎡；
②板式换热器 换热面积：0.6㎡ 压力范围：3.0-4.5Mpa；
③列管式换热器 换热面积0.6㎡ 压力范围：1.0Mpa；
2、玻璃转子流量计： 40-400L/h 测量准确度：1L；
3、漏电保护开关： 德力西 HDBE-32LE 30MA；
4、冷热两用水泵： 15GW 1.5-15 流量：1.5m³/h 扬程：15m 热水泵：允许工作水温 ＜８０℃ 冷水泵：冷水温度：30～45℃；
5、电加热器： 加热功率：4.5KW，控制率0.1W；
6、设备尺寸：长*宽*高=1500×600×1800mm。
四、产品规格与配置
|
序号 |
名称 |
型号（品牌） |
数量 |
|
1 |
实验台 |
不锈钢带刹车万向轮 |
1 |
|
2 |
漏电保护器 |
德力西 |
1 |
|
3 |
套管式换热器 |
不锈钢 |
1 |
|
4 |
板式换热器 |
不锈钢 |
1 |
|
5 |
列管式换热器 |
不锈钢 |
1 |
|
6 |
防腐水泵(冷、热水) |
不锈钢 |
2 |
|
7 |
玻璃转子流量计 |
40-400L/h |
2 |
|
8 |
温度传感器 |
PT100 |
13 |
|
9 |
热水箱 |
不锈钢 |
1 |
|
10 |
冷水箱 |
不锈钢 |
1 |
|
11 |
顺、逆电磁阀门组 |
不锈钢 |
10 |
|
12 |
压力表 |
0-0.25MPa |
1 |
|
13 |
16路巡检仪 |
昌辉 |
1 |
|
14 |
电压表 |
数显 |
3 |
|
15 |
电流表 |
数显 |
1 |
|
16 |
不锈钢加热管 |
1500W |
3 |
|
17 |
调压模块 |
德力西 |
1 |
|
18 |
智能温控仪 |
宇电 |
1 |
|
