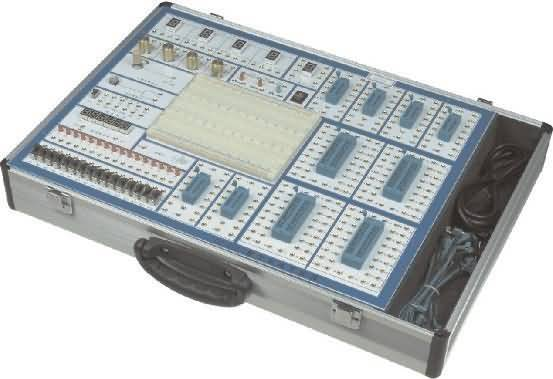

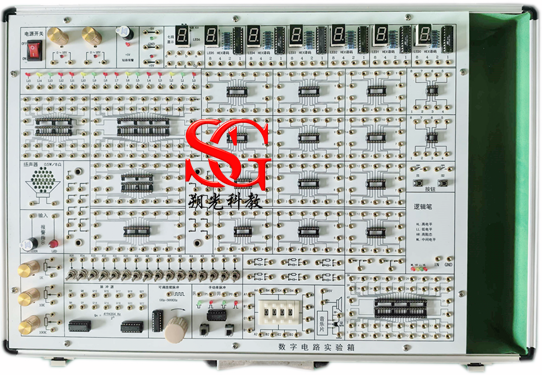

SG-SD1X 数字电路实验箱
一、系统组成
1、电源： 交流输入：220V±10% 、50Hz
固定直流输出：5V/1.5A、-5V/0.5A、±12V/0.5A ；
均有短路保护自动恢复功能，其中+5V具有短路报警指示功能；
可调直流输出2组：0-18V/0.4A；
2、实验箱采用上下盖模式，两块主板都采用2mm厚印制线路板制成，正面印有连线、字符等，反面是相应的印刷线路及有关元器件等；
3、实验母板设有高可靠圆脚集成电路插座(40P 2只、28P 1只、24P 1只、20P 2只、16P 6只、14P 6只及8P 2只，共20只)及可靠的镀银长紫铜管供插各种器件，实验连接点、测试点均装高可靠锁紧式防转叠插座，接触性能良好；
4、母板上设有可装卸固定线路实验小板的插座四只，还装有一块160mm*55mm面包板，面包板上的插孔可实现与实验箱上的集成电路插座和电源的灵活接线；
5、 连续可调脉冲信号源0Hz～300kHz，一路；
6、14路固定脉冲输出，输出为TTL电平；
7、手动单脉冲电路2路，每组可同时输出正负两个脉冲，脉冲幅值为TTL电平；
8、五功能逻辑笔；
9、十六位逻辑开关（16个拨动开关）。可输入低电平‘0’、高电平‘1’（为正逻辑）。
10、十六位电平指示器（16个LED指示灯）。指示灯亮表示高电平‘1’，指示灯灭表示低电平‘0’。
11、七段数码管1只，可插入共阳或共阴数码管；
12、十六进制七段数码管6只，每只配套显示驱动，既可显示10进制，也可显示16进制；
13、四组8421拨码盘；
14、声响信号指示（一路）；
15、设有按钮2只
16、精密电位器(1k、10k、100k)等3只。
17、蜂鸣器电路1路，指示灯电路1路，扬声器8欧/0.5W 1只。
18、电阴电容扩展座若干
19、每套设备均备有数量可以满足所有实验的实验连接线
20、每套设备配备相关的实验项目指导书。
二、实验项目
1、门电路的逻辑功能及测试实验
2、组合逻辑电路（半加器、全加器及逻辑运算）实验
3、触发器实验（一） R-S、D、JK
4、触发器实验（二） 三态输出触发器、锁存器
5、时序电路测试与研究
6、集成计数器及寄存器实验
7、译码器和数据选择器实验
8、波形产生器及单稳态触发器实验
9、555时基电路实验
可选做如下实验
10、晶体管开关特性、限幅器与钳位器实验
11、TTL门电路参数测试实验
12、CMOS门电路测试实验
13、A/D、D/A转换电路实验
14、时序电路应用实验
15、四路优先判决电路实验
16、智力竟赛抢答器实验--
17、电子秒表实验
18、3位半直流数字电压表实验
19、数字频率计实验--
20、拔河游戏机实验--
21、随机存储器及其应用实验
22、8路抢答器电路设计实验--
23、数字钟电路的设计实验
24、交通灯控制逻辑电路设计实验
25、汽车尾灯控制电路--
26、篮球竞赛30S计时器--
|
