一、概况
自动控制原理学习是自动化、自动控制、电子技术、电气技术、精密仪器等专业教学中的基础课程。系统提供集成嵌入式自控计控核心模块、操作软件，通过虚拟PC示波器功能可实时、清晰的观察控制系统的各项静、动态特性，方便了对模拟控制系统特性的研究。微型温度控制单元可以代替烤箱进行温度控制实验，加上系统配置的直流电机、步进电机等控制对象，可开设控制系统课程的实验。该系统还可扩展支持如线性系统、最优控制、系统辨识及计算机控制等现代控制理论的模拟实验研究。

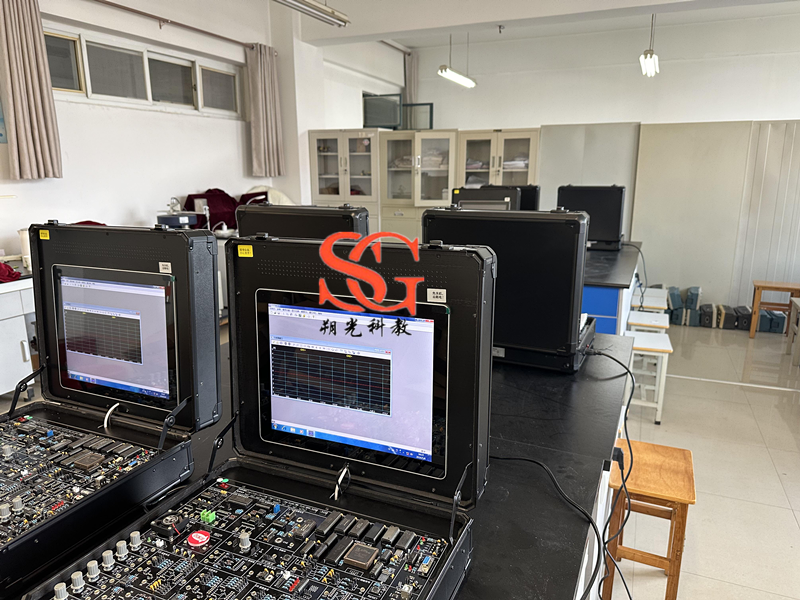

二、实验平台内置嵌入式自控计控核心模块
1. 内置windows系统
2. 模块安装自恢复还原系统，可有效防止病毒感染，安全稳定。
3. 模块标配蓝牙无线鼠标和键盘，方便用户操作控制和编程。
4. 模块无需外配电脑，即可完成实验平台所有实验项目。

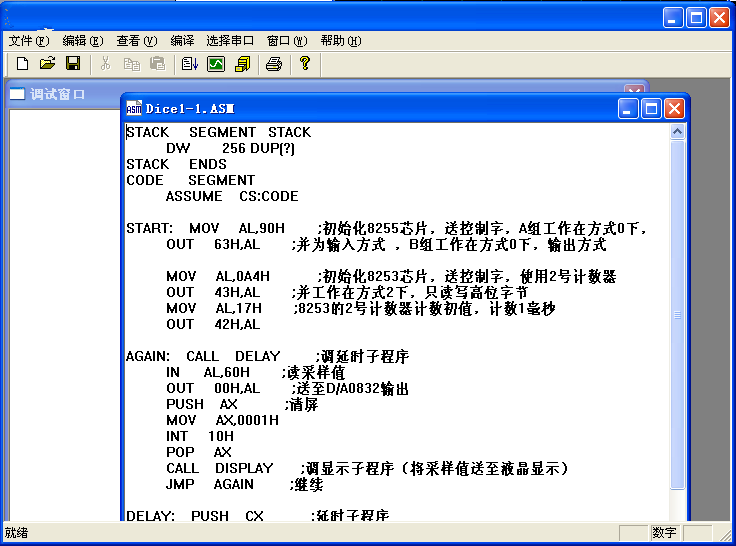

5. 核心模块预装有高度可视化的源语言级集成开发环境，集控制程序开发、调试和实验测量分析于一体，支持汇编源语言级的编程和调试。

6. 核心模块集成提供了一组先进的虚拟仪器功能，为用户创造了集控制系统设计、系统调试和测试分析诸功能一体化的实验环境，具有很高的性价比和极佳的教学效果。其主要性能指标如下：

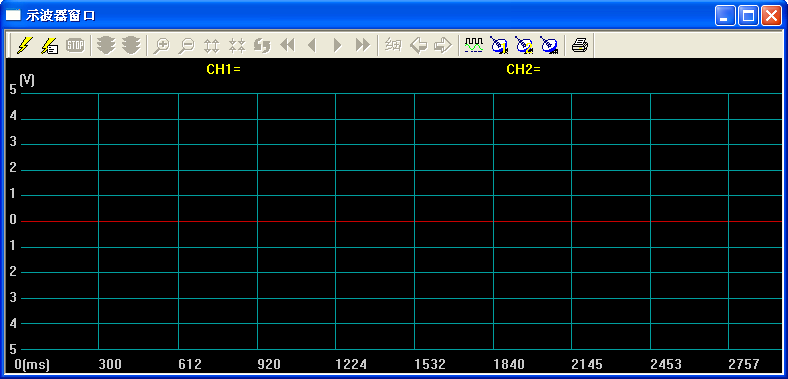

1) 双踪超低频数字存储示波器：具有实时测量和显示、波形回放、游标测量、波形存贮等功能。

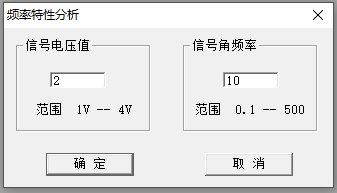

2) 频率特性分析仪：可显示系统各频率点的时域相应波形并进行分析，以半自动扫频测量方式进行测量，测量完毕后即可产生极坐标图和波特图，由此显示出系统的频率特性，同时还具有图形保存功能。

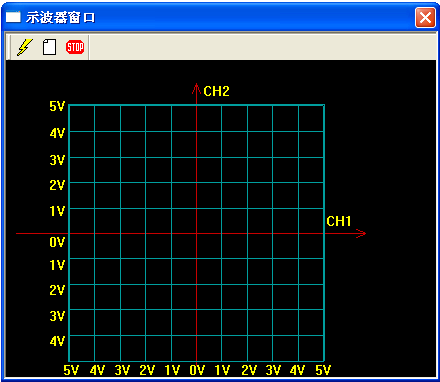

3) X_Y测量：将两路测量信号以X_Y坐标的形式显示，具有波形刷新和波形存贮功能，可应用于非线性系统的实验特性研究。

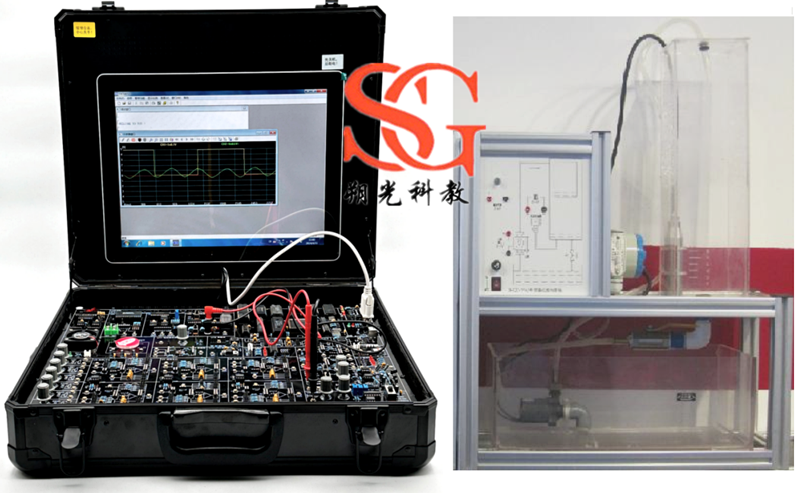

三、单容液位控制系统
1. 采用工业级全铝合金框架结构,非钣金加工。铝合金规格30*30mm。
2. 整体尺寸: 520×200×660 mm
3. 由有机玻璃水箱，水槽、水泵、和液位压力传感器、控制阀门、水管、24V开关电源等部件组成。
（1）水箱，水槽：采用7mm厚度透明有机玻璃材料，水箱正面标有水位标尺，内部有设有缓冲槽。
（2）水泵：直流24V，直流无刷，磁力驱动，可调速控制流量;静态杨程6米;最大流量960L/H;工作寿命大于20000小时;具有缺水自动保护功能;防护等级：IP68。
（3）液位压力传感器：
全封闭式电路，具有防潮、防结露、防渗漏功能;测量形式及范围 0～1～200mH2O
允许过载：2倍满量程压力
工作温度：-20～80℃
温度补偿：-10～70℃
存储温度：-40～80℃
输出信号：（0～5)V三线制
供电电源：15～36 VDC(标定电压24VDC)
外壳材料：304不锈钢O型圈氟橡胶
电    缆：专用防水透气电缆
防护等级：IP68(压力传感器部分)
（4）开关电源：配置高性能DC24V/1.5A开关电源

四、开放式的控制实验平台
1. 实验平台中具有各种典型信号源（阶跃信号、方波信号、斜波信号、抛物波信号、正弦波信号）、模拟对象（八组运放单元）、实际对象（步进电机、直流电机、温度控制）等单元。各单元之间的电路连接、单元内的元件选择都可以多种方式来操作，从而极大地提高了实验效率。系统允许用户根据教学内容来自行设计、开发相应的实验项目，并支持大型的课程设计和毕业设计。
2. 自动控制原理实验方面，系统提供了包括线性控制系统的时域分析法、根轨迹分析法、频域分析法以及系统校正和设计等方法的实验研究，也提供了关于线性离散系统、非线性控制系统的实验研究内容；另外对于现代控制理论的教学，提供了状态空间分析实验。
3. 系统提供的计算机控制实验内容主要包括：过程通道和数据采集处理、系统的数字程序控制、数字PID闭环控制、数字调节器直接设计方法的实验研究，从而可使学生对新型智能控制算法有所了解和掌握。
4. 在控制系统应用实验方面，系统提供了直流电机(快速)和温度控制(慢速)两种实验对象，以构成不同的闭环系统，从而可选择不同的控制策略或控制参数，以得到最好的实时控制效果。

五、系统构成
1. 嵌入式自控计控核心模块；
2. 单容液位控制系统；
3. 系统由各单元电路、8088CPU控制单元和PC机进行通讯的串口构成；
4. 信号源发生单元电路：正弦波、方波、斜波及抛物波，信号周期在2毫秒至30秒之间可调；
5. 采样保恃器及单稳单元电路；
6. 运算模拟单元电路；
7. 非线性单元电路；
8. 状态指示灯单元；
9. D/A0832数/模转换单元电路；
10. A/D0809模/数转换单元电路；
11. 单节拍脉冲发生单元；
12. 电位器单元；
13. －5V电源发生单元；
14. 驱动单元；
15. 电机单元；
16. 直流电机、步进电机模块单元；
17. 信号测量单元：采用PC软件实现双踪示波器、频率特性分析等功能。
18. 特殊运算环节单元；
19. 可变电阻器组单元；
20. 微型温度控制单元；

六、电源参数
1. 输入电压：220V ±10%
2. 输出电压/电流：+5V/2A，+l2V/0.2A，-l2V/0.2A

七、实验平台采用复合材料的箱式结构：
1. 箱体采用优质铝合金框架+铝合金包边+铁护角+ABS密度板+优雅黑美式大手把。
2. 上下盖安装加固强劲支撑合页，两边增加两个支撑铰链曲手，开合度设置为95度，提供一个完美的操作和显示视角。
3. 所有合金包角采用柳钉来加固保护，内部铺设黑色PU面料，箱子美观，坚固，不易变形。
4. 箱体箱底安装耐磨垫和保护脚，正面安装双安全卡扣锁。

八、实验项目
（一）自动控制原理实验项目
1. 典型环节的模拟研究
2. 典型系统瞬态响应和稳定性
3. 系统校正
4. 控制系统的频率特性
5. 典型非线性环节
6. 非线性系统（一）
7. 非线性系统（二）
8. 采样系统分析
9. 采样控制系统的校正
10. 态反馈（极点配置）
（二）计算机控制技术
11. A/D，D/A转换
12. 采样保持器
13. 数字滤波
14. 积分分离式PID控制
15. 最小拍有纹波系统实验
16. 最小拍无纹波系统实验
17. 大林算法控制
18. 非线性控制
19. 解耦控制
20. 综合控制实验
（三）控制系统应用
21. 直流电机闭环调速实验
22. 温度闭环控制实验
23. 步进电机调速实验
