SG-TV2数字电视实验装置按照数字电视的国际、国内标准设计,提供了数字和模拟电视信号接收、图象与伴音的模数转换、解码与显示的实验平台，可作为《数字电视与图像通信》课程和数字电视工程、维修培训的实验设备。
它由模拟电视信号接收通道、数字电视信号接收通道、信号主处理板及LCD显示屏四大部分组成。
一. 数字电视试验系统构成
系统由SG-TV2数字电视实验装置、图像和声音源(DVD播放器和彩色电视信号发生器)、MPEG-2和H.264数字电视编码复用器、DVB-C/ QAM数字电视调制器、射频信号混合器、信号分配网络组成。DVD播放器和彩色电视信号发生器为系统提供多个图像和声音源，数字电视编码复用器则将多个模拟图像和声音源数字化,按照MPEG-2或H.264的标准格式编码、打包、复用形成一个传送码流（TS）；传送码流送往DVB-C/ QAM数字电视调制器，调制到射频信号上；不同频率的数字、模拟射频信号通过射频信号混合器混合成一路信号，最后经分配网络送到各SG-TV2数字电视实验装置。
系统方案涵盖了数字电视信源的产生、编码、传送、解码显示整个过程，从而使学员，通过数字电视实验装置的各项实验后，不仅能对数字电视的原理有实质性的了解，而且对整个数字电视的系统工程也有了较深的认识。该系统方案已在许多高等院校实施,系统的稳定可靠和众多实验项目得到了众多老师的认可。

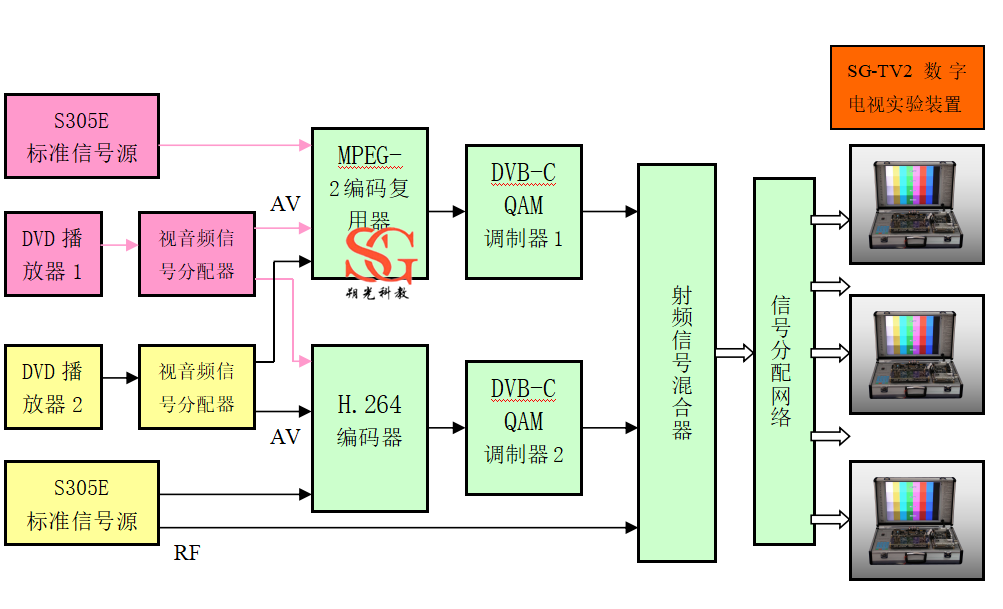

数字电视系统方案图

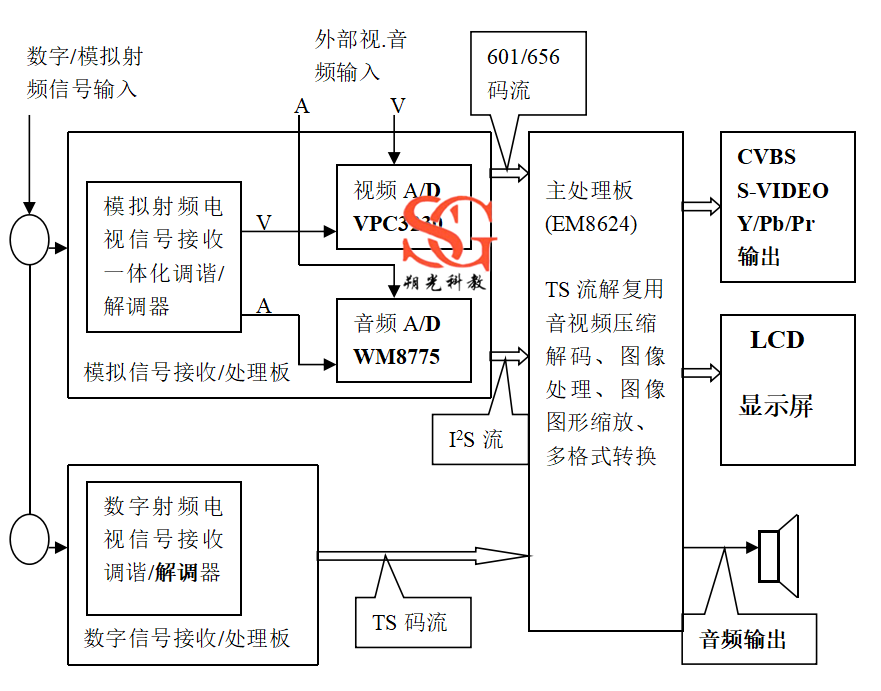

SG-TV2数字电视实验装置功能框图
二.主要技术指

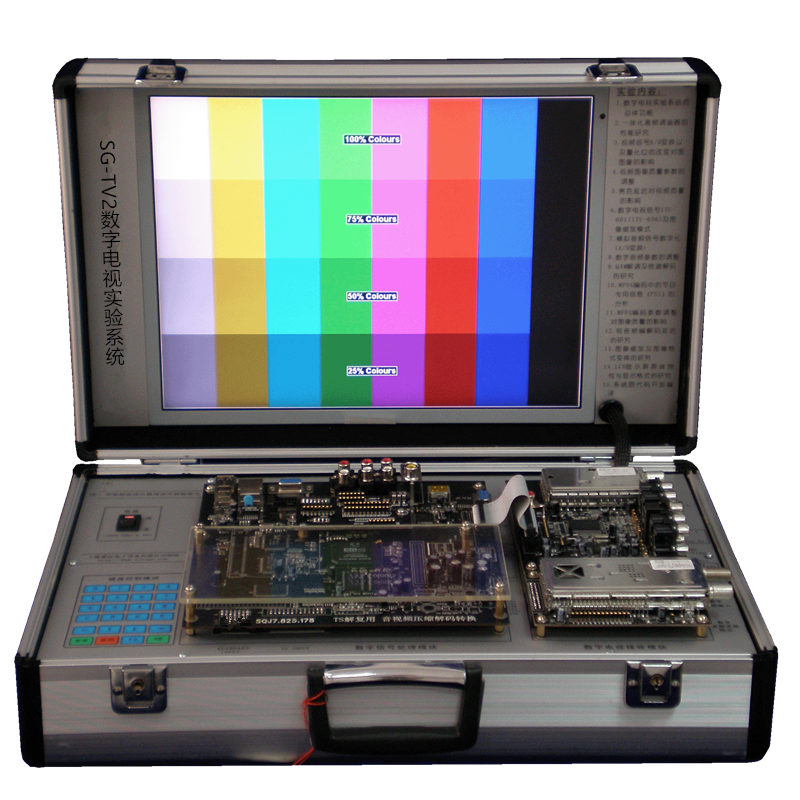

SG-TV2数字电视实验箱
★1、实验功能要求：可实现数字和模拟射频信号的接收和控制；进行视频和音频信源的模拟/数字和数字/模拟转换；数字量化比特数和参数调整实验；系统时钟和行、场同步信号对数字图像质量的影响实验；数字码流分析等。
具体能完成如下实验项目：
实验一、数字电视实验系统的总体功能
实验二、模拟视频信号数字化（ A/D 变换）
实验三、视频图像质量参数的调整
实验四、亮色延迟对视频质量的影响
实验五、数字电视信号数字视频传输标准 ITU-601/ITU-656
实验六、抽样频率及量化比特数对声音质量的影响
实验七、观测各种时钟数据及其相互关系
实验八、数字音频参数的调整
实验九、QAM 解调及信道解码的研究
实验十、TS码流分析(PAT,PMT,SI)
实验十一、MPEG2/H.264/MPEG4编码参数设置,及解码解复用
实验十二、MPEG参数调整对图像影响
实验十三、视音频编解码延迟的研究
实验十四、DVB-C数字高频调谐器(C51)软件控制(增加学生动手能力项)
2、数字电视实验箱技术性能和功能要求
★（1）五种视频信号输入接口。
模拟信号输入: 射频ATV_RF 频率范围46.25MHz～865.25MHz
视频/音频： CVBS,SVIDEO,YCrCb
彩色制式： PAL NTSC
数字射频信号输入: DVB-C 频率范围52.5MHz～858MHz
★（2）输出视频信号接口: 数字 LVDS．HDMI．
模拟 CVBS ．S-VIDEO． YPbPr．VGA
★（3）支持编解码格式: MPEG2/MPEG4/H.264
★（4）图像及实验功能显示: 15寸 LCD彩色液晶显示器（实验箱自带）。
★（5）主处理器: SIGMA DESIGN高清解码芯片(DSP/ARM) 。
★（6）支持USB图片播放。
（7）支持SD/CF卡(即查即用存储TS流)播放。
★（8）实验箱自带彩条,灰度测试信号信号源，能帮助完成特定的实验项目。
（9）实验箱具有良好的的人机软件操作界面
★（10）数字电视实验箱为独立单台设备
3、数字电视系统其它配置
（1） MPEG-2 四合一编码复用器
主要技术性能：
音频输入 4组非平衡模拟立体声，BNC接口
音频编码方式 MPEG-1 Audio Layer 2
音频采样率 48KHz，44.1KHz，32KHz
视频输入 4路CVBS视频输入，BNC/75Ω接口，PAL，NTSC标清信号
视频编码方式 MPEG-2 MP@ML(4:2:0)视频编码，高级视频预处理
视频分辨率 720×480_60i，720×576_50i(D1)
544×480_60i，544×576_50i(3/4D1)
352×480_60i，352×576_50i(HD1)
480×480_60i，480×576_50i(2/3D1)
色度采样格式 4:2:0
比特率 每通道0.8Mbps~20Mbps
TS码流输出 2路ASI输出，BNC接口，
（2） QAM数字电视调制器
主要技术性能：
输入码流格式 ASI / 一路 BNC/75Ω 接口
调制标准 EN300 429/ITU-T J.83A/B/C，GB/T170
符号率 5.000~9.999Msps，1ksps步进
调制星座 16、32、64、128、256QAM
（3） 彩色电视信号发生器
主要技术性能
视频信号输出幅度 ≥1.5Vp-p(0～1.5Vp-p可调)/75Ω
视频信号方式 彩条，灰度，方格，黑白格，多波群，红、绿、蓝、白单色，矢 量，圆等。
视频载波频率范围 45MHz～871.25MHz (频率合成)
视频载波频率误差 ≤7×10－5
视频载波输出幅度 50～110 dBuV/75Ω可调（分辨率 1dB）
彩色电视工作制式 PAL/B.G.， PAL/I， PAL/D.K
内音频信号 1kHz±10％ 正弦波
