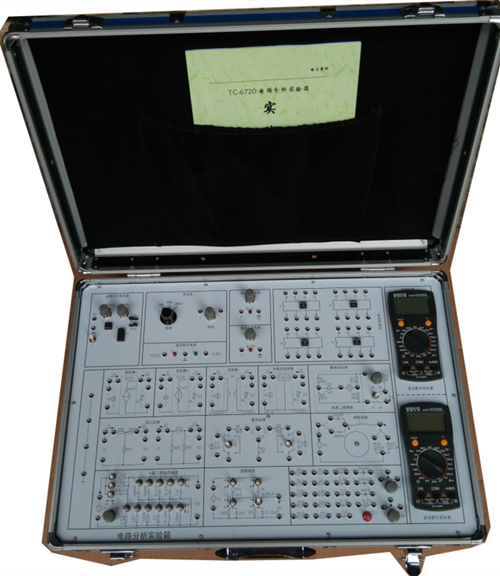

一、电路原理实验箱主要设置及性能特点
1. 实验板：母板采用2mm厚印制线路板制成，正面印有元器件图形符号及相应的连线，反面为印制线路，并焊好相关的元器件等。
2. 直流稳压电源：提供±12V/0.5A；0～30V/0.5A共三路，其中0～30V电源分0～10V，10～20V，20～30V三档，每档均连续可调，每路电源均有短路保护自动恢复功能。
3. 直流恒流源：输出0～200mA，分2mA、20mA、200mA三档，每档均连续可调。
4. 直流数字毫安表：测量范围0～200mA，量程分2mA、20mA、200mA三档，直键开关切换，三位半数显，精度0.5级。
5. 实验电路：一阶、二阶动态电路，戴维南定理/诺顿定理，基尔霍夫定理/叠加原理，两路受控源，RLC串联谐振，二端口网络/互易定理，二阶网络状态轨迹的显示，RC选频网络，磁滞回线的观测/铁芯互感耦合电路。
6. 提供一组十进制可变电阻(阻值为1kΩ～10kΩ/1W)，一组可变电容（电容值可选0.01uF、0.04uF、0.1uF、0.22uF、0.47uF、1uF、2uF、3uF、4uF、5uF其中一路，耐压值为63V），一组十进制可变电感（电感值为10mH～100mH）。
7. 元器件：提供金属膜电阻器、普通二极管、稳压二极管、发光二极管等。
8. 保护箱：高强度铝合金保护箱，外形参考尺寸为446mm×336mm×143mm，造型美观大方。
9. 备有实验连接线及实验指导书等。
10. 交、直流仪表
*交直流两用电压表：LCD液晶屏显示、量程自动切换 -400V ～ +400V，带保护电路。
*交直流两用电流表：LCD液晶屏显示、量程自动切换 0～5A，带保护电路。
二、电路原理实验箱实验内容
1.叠加原理的验证；
2.基尔霍夫定律的验证；
3.戴维南定理的验证；
4.诺顿定理的验证；
5.二端口网络测试；
6.互易定理的验证；
7.磁滞回线的观测；
8.铁芯互感耦合电路；
9.R、C文氏桥选频网络特性测试；
10.R、C双T选频网络特性测试；
11.受控源VCVS、VCCS、CCVS、CCCS的实验研究；
12.R、L、C串联谐振电路的研究；
13.R、C一阶电路的响应测试；
14.二阶动态电路的响应测试；
15.二阶网络状态轨迹的显示。
