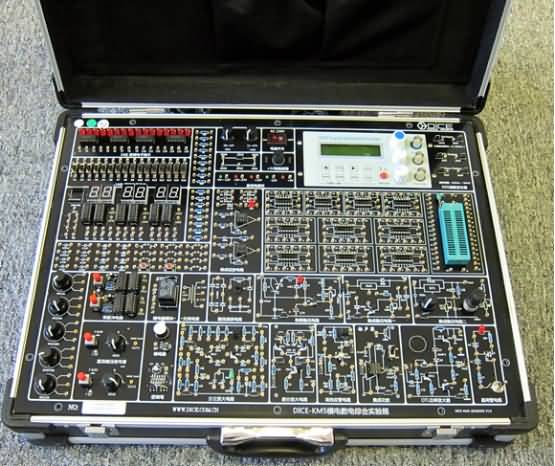

序号 |
名称 |
指标 |
|
1 |
电源 |
输入：~ 220V/50Hz±10%；
输出：DC ±12V、+5V多路稳压源，最大输出电流均为1A；DC -5～-12V ,+5～+27V两路连续可调，最大输出电流均为 500mA；两路交流~ 7.5V、一路交流~15V，最大输出电流为250mA。
+5V带有短路音响报警功能，以上各路输出均有过流保护，自恢复功能。 |
|
2 |
DDS函数发生器
|
输出波形：正弦波，方波（占空比可调），三角波，锯齿波，四脉方列、八脉方列。
频率范围：0.01Hz ~ 5MHz（频率可精确调节）
频率分辨率:0.01Hz(10mHz)
输出幅值：≥10Vp-p(空载)
输出阻抗：51Ω±10%
方波占空比范围: 1%~99%
TTL 输出: 频率范围0.01Hz ~ 5MHz 幅度>3Vp-p
扫频功能: 支持线性扫描和对数扫描方式；频率设定范围0.01Hz ~ 5MHz；
频率扫描范围， M1预设频率~M2预设频率；扫描速率 1s~99s/步进。 |
|
3 |
数字频率计 |
测量范围:0-60MHZ ，液晶显示，可对内部/外部信号进行频率测量 |
|
4 |
计数器 |
计数范围:0-4294967295，输入幅度：1Vp-p~20Vp-p |
|
5 |
数码管显示 |
6位带BCD码-十进制译码电路七段LED数码管以及1位不带译码电路的七段LED数码管电路（可接共阴或共阳数码管，并设有限流电阻）； |
|
6 |
逻辑开关及电平指示 |
(1)16组独立逻辑电平开关：可输出“0”、“1”电平（为正逻辑）。
(2)16组电平显示：由LED发光二极管及驱动电路组成。 |
|
7 |
单脉冲 |
消抖脉冲，可同时输出正负两个脉冲，脉冲幅值为TTL电平,共2组； |
|
8 |
可调直流
信号源 |
双路输出，-0.5V～＋0.5V；－5V～＋5V两档连续可调。 |
|
9 |
逻辑笔 |
具有测定高电平、低电平、中间电平及脉冲测试等功能 |
|
10 |
元件库 |
板载5只可调电位器：1K、10K、100K、470K、1M；
扬声器 1只；
蜂鸣器及驱动电路 1只；
继电器及控制电路 1只；
按钮开关2组，
多种规格阻容元件，参数在面板上标明；
并提供多组圆孔针，可方便用户接插各种不同电阻，电容，二极管，三极管等器件。 |
|
9 |
集成底座 |
双列直插式集成电路插座：14脚4只、16脚6只
40P锁紧式插座：1只（可插8脚、14脚，16脚，18脚，20脚、24脚、28脚、32脚，40脚等多种规格的DIP封装芯片） |
|
10 |
实验区插孔 |
采用镀金小型孔，永不氧化，美观漂亮，实用性强，实验导线插头采用镀金工艺制作，锁紧式，插拔更方便，接触更可靠，使用寿命更长 ，可叠插。 |
|
11 |
测试环 |
测试信号通过测试环引出，采用欧洲进口测试环，三脚2.54标准间距，两点焊接，坚固耐用，方便探头连接测试。 |
|
12 |
模拟电路
模块 |
双组集成运放电路、交流电源电路、桥式整流滤波电路、串联稳压电路、集成稳压电路一、集成稳压电路二、分立放大电路、差分放大电路、场效应管电路、集成功率放大电路、OTL功率放大器、晶闸管电路 |
|
13 |
外形尺寸 |
长×宽×高=470mm×360mm×140mm； |
|
选配模块 |
|
14 |
MCS-51单片机模块 |
（1）CPU:AT89S52。
（2）11.05924MHz晶振。
（3）标准JTAG接口，支持在线编程。
（4）外部复位电路。
（5）所有IO口均引出并加清晰标注。
（6）提供USB接口ISP下载器。 |
|
15 |
CPLD模块 |
（1）CPU: EPM1270T144, Altera公司40000门CPLD器件；
（2）标准JTAG接口，支持在线编程。
（3）提供USB-Blaster下载器，支持三种下载模式：AS、PS和JTAG；支持WindowsXP,Windows Vista, Windows7(32bit/64bit)系统，USB 2.0 接口； |
|
16 |
逻辑分析仪 |
24M采样率，8组数字通道，可以自动分析UART,IIC,SPI等诸多标准协议。配置USB通讯线及测试杜邦线 |
|
16 |
面包板 |
可选配面包板，提供专用连接线，方便与主板连接实验。 |
