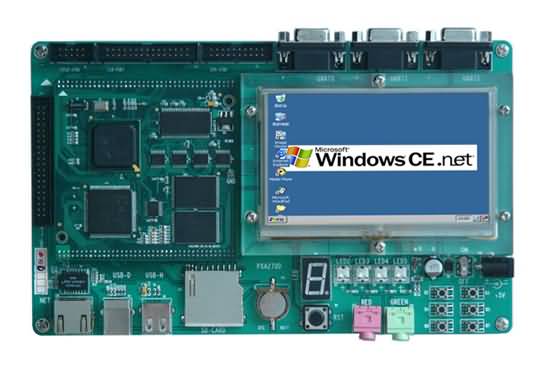

核心板 |
CPU |
Intel XScale PXA270 520MHz |
|
SDRAM |
64Mbyte |
|
FLASH |
32Mbyte |
|
以太网 |
100M Ethernet controller (LAN91C111) |
|
CPLD |
Xilinx 95144 (117 User IO) |
|
接口 |
160 PIN 接口 |
|
底板 |
以太网接口 |
100M 以太网接口1 个 |
|
视频 |
4.3寸 TFT LCD（包含触摸屏和有机玻璃外壳） |
|
音频 |
AC97标准音频输入输出接口 |
|
USB HOST |
1 个 ,可支持 USB鼠标、键盘、标准U盘、USB蓝牙、USB摄像头 |
|
USB CLIENT |
1 个 ，支持PC与设备同步 |
|
串行接口 |
3 个 ，UART0是系统的调试端口；UART1是带有流控制的5线串行接口，可以连接GPRS/GSM-Modem；UART2是标准的3线串口 |
|
JTAG 接口 |
标准20pin CPU JTAG接口，标准10pin XILINX CPLD JTAG |
|
SD 卡接口 |
支持 SD 卡或 MMC 卡 |
|
数码显示 |
4个 LED指示灯 ，1个七段数码管 |
|
实时时钟 |
独立RTC电路 |
|
按键 |
6个用户功能按键，1个复位键 |
|
电源 |
外接 5V/ 3A 直流电源 |
|
总线扩展接口 |
40pin的总线扩展口支持16bIOTS的系统总线扩展，提供9位地址线，16bIOTS数据线，另外提供系统总线的读写控制线和5V电源。用户也可以使用扩展口上的GPIO，自定义使用模式 |
|
LCD扩展口 |
30pin的液晶屏扩展口支持16bIOTS LCD扩展，支持最大分辨率为800×600的TFT LCD, 扩展口上还提供直流5V的供电，可用于液晶屏系统供电。 |
