SG-425微波及天线综合实验系统

SG-425微波及天线综合实验系统


SG-425型微波与天线综合实验系统由SG-425A微波与天线发射实验系统及SG-425B微波与天线接收实验系统两个实验箱组成。它是我公司最新研制的功能强大、实验内容丰富的多信道微波发、收系统。

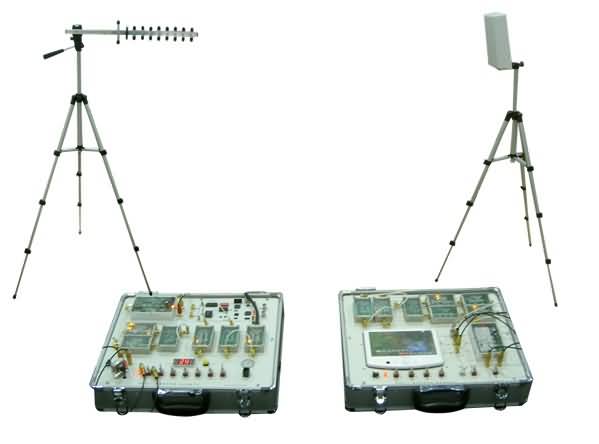

一、系统图片 (共两件,每件重量:大约15公斤,尺寸:44*30*14cm)

(注:产品以实物为准!)

二、系统特点
1. 工作频率为2.4GHZ
2.4GHZ是国家规定的业余无线电频段,不会对公网与专网产生电磁污染;
2.4GHZ能充分体现微波信号特点;
2.4GHZ配套仪表价格低,利于实验室建设。
2. SG-425微波与天线综合实验系的微波发射实验系统(SG-425A)及微波接收实验系统(SG-425B)分别设计制作在两个独立的实验箱中,便于拉开距离,进行微波信号传输实验及微波天线性能实验。
3. 该系统微波传输具有16个独立信道,键盘设定LED显示,操作设定直观方便。能完成微波接力、微波组网、微波一点对多点等多种形式通信,并且可避免实验室中多台设备同时工作的相互干扰。
4. 系统模块固定于大基板上,有源部件由箱内电源独立供电。外部无电源连线,实验时连线简洁、可靠性高。暂不工作模块的电源可用开关切断,减少不必要的相互干扰。
5. 微波模块间连接采用镀金钢性SMA接头连接或软电缆连接两种方式,既提高连接的靠性,同时也不失模块间连接的灵活性。学生用软电缆进行模块间的连接,有利于熟悉微波系统中信号的流程,同时也便于对单个模块输入、输出信号进行测试。
6. 实验箱中各微波模块采用透明防静电盖板(本公司独家首创),便于学生观看微波模块内部结构,增强对微波模块的感性认识。
7. 自带140MHZ中频信号源,微波扫频信号源,仅需配置微波频谱仪,就能完成全部实验。
8.设有微波数据中继模块。可进行高速数据的微波中继;微波电话呼叫、接续、通话;PC机间USB数据微波传输。
9.配有彩色电视摄像头和监视器,可实现现场视频图像和音频微波传输。
10.采用彩色液晶监视器,图像清晰,视觉效果好。配有USB数据接口,可进行数字图象的微波传输。

三、技术参数
1.该微波实验系统由微波发送分系统和微波接收分系统两部分组成,方别设计置于两个独立的实验箱中,便于拉开距离进行通信传输实验。
2.微波发送分系统由中频调制器、中频振荡器、微波锁相振荡器、微波上变频器、微波前置放大器、微波发送滤波器、微波功率放大器及微波发射天线等组成,构成较为完整的微波发射机。并配有小型摄像头、数据复接及解复器、电话接口等,能实现模拟图像、高速数据及电话信号的微波发送。
3.微波接收分系统由接收天线、接收滤波器、微波低噪声放大器、微波下变频器、微波压控振荡器、中频滤波器、中频放大器、中频解调器等组成,构成一个完整的微波接收机。并配有彩色液晶监视器,用于图像接收;配有扫描振荡器,它与微波压控振荡器配合,构成微波扫描振荡器,可用于微波滤波器及微波放大器等部件的频率响应的测量。
4.微波实验系统可工作于八个频道,频道由发射机面板上的频道开关选择,中心频率由数码管显示,多频道能避免多台实验设备同时工作时相互干扰。
5.自带中频振荡器、微波扫频振荡器、中频调制/解调器、数据复接/解复器、电话接口、摄像头、显示器等,仅需配备频谱仪便可完成各种微波部件及系统实验。
6.标配800MHZ振荡器及开槽线、SMA匹配负载、SMA短路负载等,能完成传输线原理实验。(AZ53O-E电场单极探头需另外购置)
7.标配全方天线及定向天线,能完成天线原理实验。
8.能完成微波收、发系统中共l6个有源及无源模块的独立测试及综合测试。
9.能完成微波收、发系统独立测试及综合测试。
10.能完成微波图像、高速数据及微波电话通信的综合实验。
11.各微波有源、无源模块主要性能:
中频调制器:
视频/高速数据(2.048MB)输入:1.00.2VPP
音频/低速数据 (2.4KB) 输入:1.00.2VPP
中频输出:140MHZ PAL-D/K 或高低速数据流 50  SMA

中频振荡器:


微波锁相振荡器:


微波上变频器:

微波前置放大器:


微波发送滤波器:


微波功率放大器:

微波发/收天线:全向天线
八木天线
微波接收滤波器:


微波低噪声放大器:


微波下变频器:


微波压控振荡器:


中频滤波器:


中频放大器:

中频数据解调器
中频输入:140MHZ 高/低速数据流 50  SMA
高速数据输出:2.048MB 1.00.2VPP
低速数据输出: 2.4KB 1.00.2VPP

四、实验项目
SG-425型平台概述
第一部分 微波测量仪表介绍
第二部分 微波组件测试
实验一 70MHZ中频振荡器
实验二 压控振荡器
实验三 压控振荡器扫频特性测量
实验四 上变频器
实验五 滤波器
实验六 微波电调衰减器
实验七 微波低噪声放大器
实验八 锁相信号源
实验九 微波下变频器
第三部分 微波系统测试
实验十 微波上、下变频系统
实验十一 电视信号微波传输系统
实验十二 微波话音传输系统
实验十三 微波可视电话传输系统
实验十四 微波低速数据传输系统
实验十五 微波高速数据传输系统
第四部分 传输线及匹配理论实验
实验十六 微波传输线参数的测量与计算
实验十七 终端开路同轴电缆及微带线反射系数及驻波比测量
实验十八 终端短路同轴线和微带线反射系数及驻波比测量
实验十九 终端匹配时同轴电缆及微带线及反射系数及驻波比测量
实验二十 终端接任意负载时同轴电缆及微带线反射系数及驻波比测量
实验二十一 终端接各种负载时微带线沿线电压分布测量
第五部分 微波天线实验
实验二十二 微波天线测量
第六部分 微波部件设计制作与调试实例

五、教学配置


序号 设备名称 型 号 备 注
1-1  SG-425A微波与天线发射实验系统  SG-425A ——
1-2  SG-425B微波与天线接收实验系统  SG-425B ——
出厂
附件
 SG-425微波与天线综合实验系统说明书 1本
电源线 2根
电话单机 1部
SMA-SMA短线 9根
SMA-SMA长线 2根
SMA-Q9短线 2根
SMA-Q9长线 1根
音频线 4根
公直通 2个
母直通 2个
50Ω负载、短路负载、开槽线 1套(选配)
八木天线、壁挂天线、天线架 1套(选配)
教学光盘、软件microwave, ansoft Dsiigner 1套
保修卡、合格证 1套
2 频谱分析仪及扩展箱(型号AT5011+ F2) —— 每组一台 (必配,价格另算)
3 矢量分折仪 —— 一个实验室配套1至2台(选配,价格另算)
