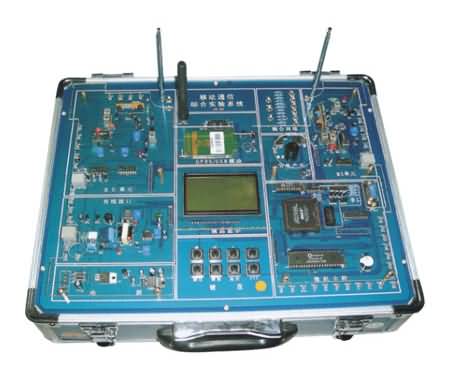

SG-1034移动通信实验教学实验箱

SG-1034移动通信实验教学实验箱


一、移动通信实验教学实验箱特点
 移动通信综合实验系统集基站收发信机、移动收发信机、中心控制与接续单元、有/无线接口、信令系统、调制与测试信号源、移动数据终端和LCD汉字显示等模块于一体,仅通过单一的实验系统即可完成移动通信工作方式、信令系统、多频道共用、频分多址(FDMA)、码分多址(TS-CDMA)、跳频码分多址(FH-CDMA)、混合多址等移动通信原理的教学,又可测试、剖析移动通信系统的组成,进行移动通信系统组网,完成入网、中继、选呼、群呼、频道切换等基本网络功能,以深刻理解移动通信网、交换与接续、组网干扰等移动通信特有的概念,最后通过GSM/GPRS短消息及移动数据传输实验,以掌握最新的移动数据通信知识。

特点如下:
1、采用模块化设计,集移动通信原理、系统、设备与组网实验于一体
2、真实再现了移动通信系统与组网的特点
3、配有标准化的有线接口,实现有线与无线的互连
4、可进行空中接口信令实验
5、配有900MHZ的GSM/GPRS模块可进行短信业务传输实验和AT命令实验
6、配有液晶显示模块,可进行实验项目的选取、实验系统工作模式(基站或移动台)的选择和跳频信道的显示
7、同时适用于GSM和CDMA方式的实验。可进行GSM的短信和数据业务、CDMA的DS-CDMA和FH-CDMA实验
8、实验系统之间可实现组网。将一台实验系统设置成基站方式,其余设置成移动台方式,每组可独立进行编号

二、移动通信实验教学实验箱实验内容
●原理篇
1.移动通信的工作方式了解移动通信系统常用的单工、双工、半双工工作方式及其特点。
2.信令系统(1)空中接口信令了解移动通信系统中信令系统的基本概念;掌握无线空中接口信令的功能、帧结构及传输协议等。
3.信令系统(2)有线接口信令了解移动通信系统与固定电话网的接口方式;观测掌握用户线接口方式时信令的种类及作用等:
4.多信道共用掌握移动通信系统多信道共用、空闲信道选取方式的原理及应用。
5.多址方式(1)频分多址(FDMA)了解FDMA(频分多址)移动通信的原理。
6.多址方式(2)时分多址(TDMA)了解TDMA(时分多址)移动通信的原理。
7.多址方式(3)直扩码分多址(DS-TDMA)了解DS-CDMA(直扩码分多址)移动通信的原理;了解常用的正交扩频序列-Walsh码序列。
8.多址方式(4)跳频码分多址(FH-CDMA)了解FH CDMA(跳频码分多址)移动通信的原理;了解常用的正交扩频序列-RS编码序列。
9.多址方式(5)混合多址了解DS/FH(直扩加跳频)、TD/FH(时分加跳频)等混合多址移动通信的原理。

●系统与设备篇
10.移动通信系统组成掌握移动通信系统的组成;了解移动通信系统的基本功能。
11.频率合成器掌握收发信机振荡源锁相频率合成器原理;了解锁相调频原理;了解锁相频率合成器,睦能指标及参数设计方法。
12.收信机了解二次混频超外差调频接收机电路及特点;理解掌握接收机灵敏度、接收机大信号信噪比等基本参数。
13.发信机了解调频发射机电路组成及原理;掌握发射频率、发射功率等基本参数的测量。
14.双工器了解双工器作用与原理;了解双工器特性曲线的测量。
15.移动通信系统组网了解移动通信网的入网、中继、选呼、群呼、频道切换等基本网络功能及其原理。
16.交换与接续了解移动通信系统中噪声干扰、同频道干扰、邻道干扰、互调干扰产生的原因及其降低措施。
18.短消息(SMS)了解GSM/GPRS模块的结构;观测短消息传送过程,了解短消息传送的原理及其编码。
19.移动数据传输实测GPRS数据传送过程,了解GPRS的基本原理。

三、移动通信实验教学实验箱实验所需仪器仪表(另购)
1.40MHz双踪示波器  每组一台
2.衰减器      每组一台
3.高频信号源    可选
4.频率计      可选
