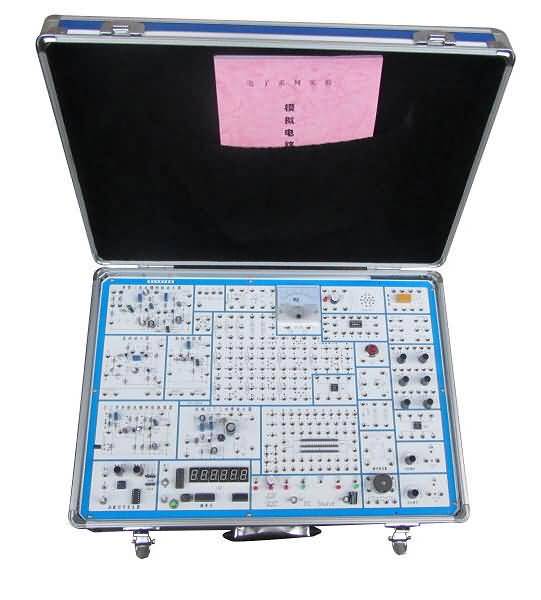

（2）母板上设有8P 2只、14P 1只、40P 1只高可靠圆脚集成块插座，还设有200多根可靠的镀银长紫铜管，供插电阻、电容、电位器和三极管等。母板上的固定实验器件有三端稳压块（如7815、7915、LM317等）、电容器、三极管（如3DG6、3DG12、3CG12等）、场效应管、可控硅、单结晶体管、12V信号灯、整流桥堆、二极管、稳压管（2CW54等）、功率电阻、振荡线圈、扬声器、精密多圈电位器（10K1只、100K1只）、蜂鸣器等。母板上设用250多个高可靠锁紧式防转叠插座（与集成块插座、镀银紫铜管及固定器件脚等已内部连好）作为实验时的连接点、测试点。

（3）母板上配有共射极单放大器/负反馈放大器实验板、射极跟随器实验板、RC正弦波振荡器实验板、差动放大器实验板四块固定线路实验板。

（4）母板设计新颖，实验方便可靠。彻底解决接触不良等问题。

2、直流电源提供±5V/0.5A，±12V/05A稳压电源共四路，均有短路保护自复功能。

3、交流电源提供0V、6V、10V、14V及中心抽头17V两路低压交流电源（AC50HZ）。

4、指针式直流毫安表量程为1mA，内阻100欧。

5、频率计六位数码显示

6、保护箱高强度ABS工程料保护箱，有把手，造型美观大方。

7、备有实验连接线及实验指导书等。

二、模拟电路实验箱技术参数

1、工作电源：单相交流220V±5% 50HZ

2、外形尺寸：512mm×357mm ×176mm

3、整机功耗：<60W

4、环境温度：-5℃～40℃

5、相对湿度：≤85%（25℃）

三、模拟电路实验箱实验内容

提供编有26个实验项目的详细实验指导书，具有相当的深度和广度，各级各类学校可根据自己的教学需要进行选择，还可以结合自己的要求进行改、扩充及开发其它新的实验项目。

本实验指导书所列的实验项目如下：

（1）常用电子仪器的使用

（2）晶体管共射极单管放大器

（3）场效应管放大器

（4）负反馈放大器

（5）射极跟随器

（6）差动放大器

（7）集成运算放大器指标测试

（8）集成运算放大器的基本应用Ⅰ模拟运算电路

（9）集成运算放大器的基本应用Ⅱ信号处理（有源滤波器）

（10）集成运算放大器的基本应用Ⅲ信号处理（电压比较器）

（11）集成运算放大器的基本应用Ⅳ信号处理（波形发生器）

（12）RC正弦波振荡器

（13）LC正弦波振荡器

（14）函数信号发生器的组装与调试

（15）压控振荡器

（16）低频功率放大器ⅠOTL功率放大器

（17）低频功率放大器Ⅱ集成功率放大器

（18）直流稳压电源Ⅰ串联型晶体管稳压电源

（19）直流稳压电源Ⅱ集成稳压器

四、模拟电路实验箱主要配置清单：

序号	名称	规格型号	数量	单位	备注
1	实验箱体	铝塑结构，高强度ABS工程塑料保护箱，外形尺寸为512mm×357mm×176mm	1	只
2	母板	2mm厚印制线路板	1	块
3	集成座	8P、14P、40P	1	套
4	长紫铜管	镀银	230	根
5	防转叠接插座	高可靠自锁紧式	256	个
6	固定实验器件	三端稳压块（如7815、7915、LM317等）、电容器、三极管（如3DG6、3DG12、3CG12等）、场效应管、可控硅、单结晶体管、12V信号灯、整流桥堆、二极管、稳压管（2CW54等）、功率电阻、振荡线圈、扬声器、精密多圈电位器（10K1只、100K1只）、蜂鸣器等	1	套
7	直流电源	±5V/0.5A，±12V/05A	4	路
8	低压交流电源	0V、6V、10V、14V及中心抽头17V两路	5	路
9	指针式直流毫安表	量程为1mA，内阻100欧	1	只
10	频率计	六位数码显示	1	台
11	实验连接线	高可靠自锁紧	1	套
12	实验指导书		1	套
