（2）母板上设有若干个高可靠的圆脚集成块插座（8P、14P、16P、20P、28P、及40P）及60多根高可靠的镀银长紫铜管，供插电阻、电容、电位器和三极管等。母板上固定器件有多圈电位器、电容器、按钮开关以及晶振等。还设有340多个高可靠锁紧式防转叠插座（与集成块插座、镀银长紫铜管及固定器件等已内部连好）作为实验连接点、测试点，实验接线时，只要拿锁紧插头线相互连接即可。

（3）母板设计合理，接触可靠，实验灵活方便。彻底解决了长期使用接触不良等问题。

2、直流电源提供±5V/0.5A和±15V/0.5A的稳压源四路,均有短路保护自动恢复功能,其中+5V电源具有短路报警、指示功能。`

3、脉冲信号源提供正、负输出单次脉冲一组和一组频率1HZ、1KHZ、20KHZ附近连续可调的方波脉冲源，通过频率细调多圈电位器对输出频率进行细调。

4、三态逻辑测试笔高电平为红色发光管亮，低电平为绿色发光管亮，高阻态或电平处于不高不低的电平值时黄色发光管亮。

5、电平指示 15位红色LED

6、逻辑开关 15位红色LED

7、数字显示四位七段LED

8、拨码开关四位可逆十进制拨码开关

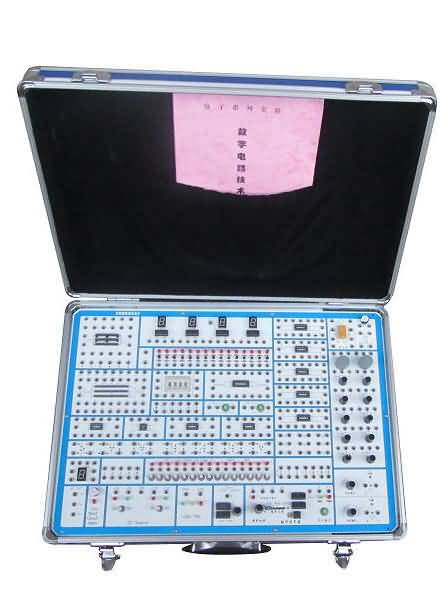

9、保护箱高强度ABS工程塑料保护箱，外形尺寸为：512mmX357mmX176mm有把手等，造形美观大方。

10、备有实验连接线和实验指导书等。

三、数字电路实验箱实验项目：

提供编有22个实验项目的详细实验指导书，具有相当的深度和广度，各级各类学校可根据自已的教学需要进行精选，还可以结合自已的要求进行改写、扩充及开发其他新的实验项目。

（1）晶体管开关特性、限幅器与钳位器

（2）TTL集成逻辑门的逻辑功能与参数测试

（3）CMOS集成逻辑门的逻辑功能与钳位器

（4）集成逻辑电路的连接和驱动

（5）组合逻辑电路的设计与测试

（6）译码器及应用

（7）数据选择器及其应用

（8）触发器及应用

（9）计数器及应用

（10）移位寄存器及应用

（11）脉冲分配器及其应用

（12）使用门电路产生脉冲信号自激多谐振荡器

（13）单稳态触发器与施密特触发器脉冲延时与波形整形电路

（14）555时基电路及其应用

（15）D/A、A/D转换器

四、数字电路实验箱主要配置清单

序号	名称	规格型号	数量	单位	备注
1	实验箱体	铝塑结构，高强度ABS工程塑料保护箱，外形尺寸为512mm×357mm×176mm	1	只
2	母板	2mm厚印制线路板	1	块
3	集成座	8P、14P、16P、20P、28P、40P	18	个
4	长紫铜管	镀银	66	根
5	直流电源	±5V/0.5A和±15V/0.5A	4	路
6	脉冲信号源	单次脉冲一组和一组频率1HZ、1KHZ、20KHZ附近连续可调的方波脉冲	2	组
7	逻辑测试笔	三态	1	只
8	电平指示器	LED	15	位
9	逻辑开关	LED指示	15	位
10	译码显示器	七段LED	4	位
11	拨码开关	四位可逆十进制拨码开关	4	位
12	实验连接线	高可靠自锁紧	1	套
13	实验指导书		1	套
