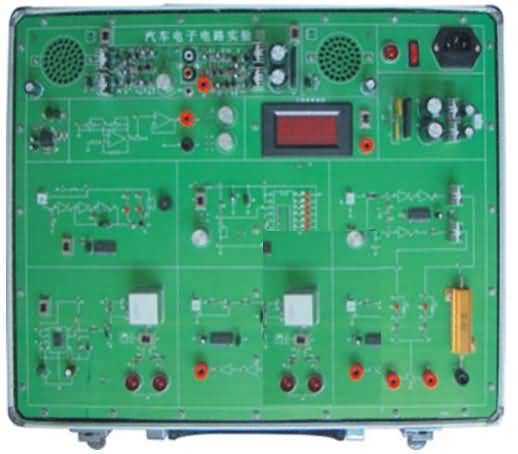

一、汽车电子电路实验箱概述
汽车电子电路实验箱结合汽车电学的典型基本电路，由浅到深地设计了二极管和三极管基本实验、线性集成稳压电源实验、喷油器驱动实验、转速信号测量与处理实验、水箱水位过低报警实验、转向闪光器实验等六个实验项目，提供了一个给学生提高动手能力，深入理解汽车电学基础知识的实验平台。
二、汽车电子电路实验箱功能要求：
1、 模拟信号发生器实验：该实验可让学生掌握集成运算放大器的基本特性；了解集成运放构成正弦波振荡器的基本应用。
2、 水箱水位过于低报警实验：该实验可让学生学习并掌握用TC4069六反相器构成多谐振荡器的原理和方法；理解水箱水位过低报警电路的工作原理。
3、 LM3914模拟油压显示表实验：该实验可让学生学习并掌握用LM3914的基本原理和使用方法；掌握模拟油压显示的工作方式。
4、 喷油嘴电路实验：学习并掌握执行器功率接口电话的设计基本方法和电路参数匹配；经过对电路的调试，进一步提高对于汽车电子中机电结合的认识。
5、 转向灯闪光器实验：学习并掌握用NE555构成多谐振荡器的原理和调试方法；理解NE555构成的汽车转向闪光器的工作原理。
6、 转速信号测量与处理实验：掌握转速测量的基本原理和磁电式转速传感器信号处理的基本方法；掌握四运放芯片LM324以及六反相器TC4069的使用方法及工作特性；掌握将正弦波信号转换到直流方波信号的工作原理。
三、汽车电子电路实验箱性能参数
外部尺寸：510mm*355mm*175mm(长*宽*厚);
工作电压：220V交流电；12V直流电;
工作温度：-40℃～50℃。
重量：3.5KG
