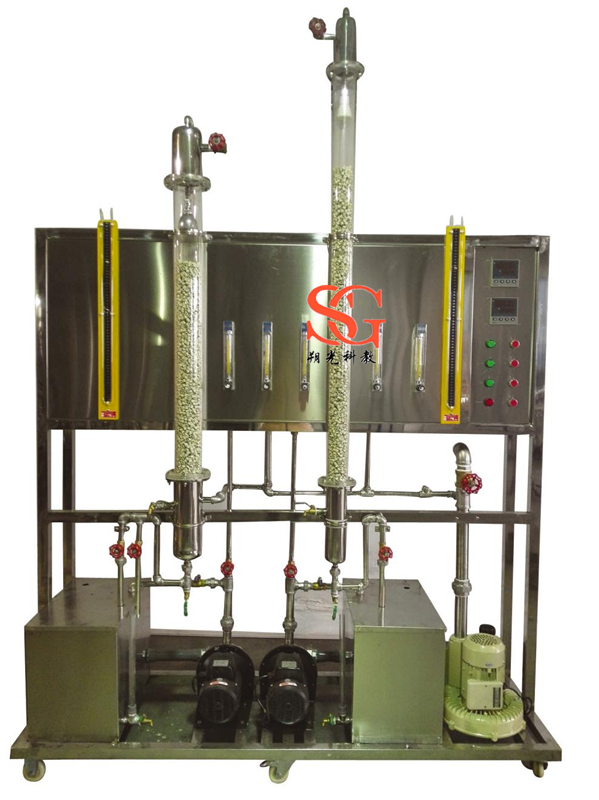

SG-HG11Ⅱ 二氧化碳吸收与解吸实验装置（含氧分析仪）
实验目的：
1、了解填料吸收塔的基本流程及设备结构并练习操作。
2、了解填料塔的流体力学性能。
3、学习填料吸收塔传质能力和传质效率的测定方法。
4、掌握以ΔX为推动力的总体积吸收系数的测定方法。
技术指标：
液相体积传质系数 ：0.006—0.02（ m/s）。
空气流量：0.25～40m3/h。二氧化碳流量：0.16-1.6L/min。
填料塔压降：0.6—1.5KPa；常温、常压操作。
水：装置自带304不锈钢水箱，连接自来水。实验时经离心泵进入吸收塔，循环使用。
电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
气：空气来自风机（自带气源），CO2来自气体钢瓶。
实验物料：水-- CO2。
外配设备、药品：二氧化碳钢瓶及减压阀（用户自备）；Ba(OH)2标准液、HCL标准液、化学分析仪。
技术参数：
1、玻璃填料解吸塔：内装φ10×10mm拉西环填料；填料塔内径 D=90mm。
2、玻璃填料吸收塔：内装φ10×10mm拉西环填料；填料塔内径 D=90mm。吸收塔填料层有效高度Z＝1000mm。
3、二氧化碳流量检测：转子流量计，流量范围 0.16-1.6L/min。
4、空气流量检测：转子流量计，流量范围0.25～2.5m3/h和4～40m3/h。
5、液体流量检测：转子流量计，流量范围10～100L/h和16-160L/h。
6、压差计：U型压差计，观察上下塔压降变化。
7、解吸风机：漩涡气泵，功率 550W。
8、解吸水泵：304不锈钢离心泵，功率370W。
9、吸收水泵：304不锈钢离心泵，功率370W。
10、水槽：容积80L，304不锈钢材质。
11、304不锈钢管路、管件及阀门
12、温度传感器：Pt100，分辨率0.1℃，精度0.5%。
13、宇电AI501温度数字显示仪。
14、电器：接触器、开关、漏电保护空气开关。
15、304不锈钢仪表柜：测控、电器设备在实验架上。
16、外形尺寸：1700*550*2200mm(长×宽×高)，304不锈钢框架，带移动脚轮及禁锢脚。
|
