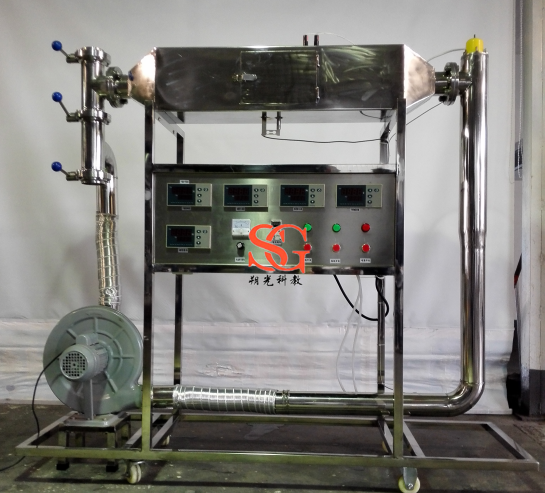

SG-HG26Ⅱ 洞道干燥器实验装置
实验目的：
1、了解实验室干燥设备的基本构造与工作原理。
2、掌握恒定干燥条件下物料的干燥曲线（X-τ）和干燥速率曲线（U-X）的测定方法。
3、学习物料含水量的测定方法。加深对物料临界含水量Xc的概念及其影响因素的理解。
4、学习恒速干燥阶段物料与空气之间对流传热系数的测定方法。
5、学习用误差分析方法对实验结果进行误差估算。
技术指标：
空气流量：40--100 m3/h、干球温度：70℃、常压操作。
实验物料含水量X：0.2-2.0。干燥面积S：0.02-0.03m2
干燥速率U：0.5—2.5×10-4 [kg/（s·m2）] 。物料临界含水量Xc：0.8。
水：装置自带湿球温度加水瓶，实验前加入100ml水。
电：电压AC220V，功率3.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
气：空气来自风机，经加热器加热进入洞道干燥箱（自带气源）。
实验物料：自制粘布长方形物料，重约20克，外配设备：秒表。
技术参数：
1、304不锈钢洞道干燥器: 长900mm，空气流通的横截面积0.0357 m2。前后内置空气均布器，耐高温透明视窗。
2、加热器：304不锈钢材质，加热功率2.0KW，自动控温。
3、304不锈钢管路、管件及阀门，风机管道与系统软连接以减震，洞道干燥箱的出口管道上安装三个蝶阀，分别控制进风、热循环风、放风。
4、风量调节：单相矢量变频器，规格：（0-50）Hz。
5、湿球温度测量系统：采用引出式湿球温度测量方式。
6、风量测量：孔板流量计，孔板喉径：Ф50mm，压差传感器0～5KPa。
7、重量传感器：0-500g，精度0.3级。
8、温度传感器：Pt100，分辨率0.1℃，精度0.5%。
9、鼓风机：单相低噪声中压风机，功率为550W。
10、电器：接触器、开关、漏电保护空气开关。
11、宇电AI702温度数字巡检仪。
宇电AI501重量数字显示仪。
宇电AI501压差数字显示仪。
宇电AI519数显温度控制仪（带自控功能）。
12、304不锈钢仪表柜：测控、电器设备在实验架上。
13、外形尺寸：1800*500*1700mm(长×宽×高)，304不锈钢框架，带移动脚轮及禁锢脚。
|
