实验目的：
1、使学生充分了解离心泵的结构与特性，熟悉离心泵的工作方式和操作流程。
2、能够进行单泵、双泵串并联操作。
3、熟悉组成管路的各种管件、阀门，了解温度、压力、电功率、流量等就地显示仪表及传感检测设备，掌握涡轮流量计的测量原理及使用方法。
4、测定恒定转速条件下泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特性曲线。
5、测定流量调节阀某一开度下管路特性曲线。
6、能够进行双泵串、并联性能测定和管路特性测定。
7、改变离心泵转速测定泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特性曲线。
8、掌握多元回归的方法，回归（H-Q、η-Q、N-Q）关系曲线。

主要指标：
单泵：液体流量：0.2～7.2m3/h，离心泵出口压力：0-0.2MPa，离心泵的扬程(H)：0-20m，离心泵轴功率(N)：0.43-0.85KW，离心泵效率（η）：0-60%，离心泵转速：0-2900r/min。
双泵串联：液体流量：0～10.5m3/h，离心泵出口压力：0-0.4MPa，离心泵的扬程(H)：0-40m，离心泵轴功率(N)：0.43-1.85KW，离心泵效率（η）：0-60%、离心泵转速：0-2900 r/min。
双泵并联：液体流量：0～14.0m3/h，离心泵出口压力：0-0.2MPa，离心泵泵的扬程(H)：0-20m，离心泵轴功率(N)：0.43-1.85KW，离心泵效率（η）：0-60%、离心泵转速：0-2900 r/min。
液体温度：常温。
水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。
电：电压AC220V，功率2KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
实验物料：清洁自来水，外配设备：无。

技术参数：
1、单相矢量变频器，规格：（0-50）Hz。
2、指针式压力表：测量范围0-0.6MPa，精度1.6级；指针式真空表：测量范围-0.1-0MPa，精度1.6级。
3、功率变送器、智能功率数字显示仪。
4、光电传感器：数显，测量范围0~2999rpm，精度1rpm，转速检测机构。
5、温度传感器：Pt100，分辨率0.1℃，精度0.5%。
6、宇电AI501温度数字显示仪。
宇电AI501流量数字显示仪。
宇电AI704M压力数字显示仪。
7、DN40涡轮流量计：1~20m3/h，4-20mA远传输出，流量检测机构。
8、304不锈钢离心泵：功率0.55KW，流量范围0-7m3/h，数量2台。
9、水箱：304不锈钢材质，容积100L,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。
10、管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接，总出口闸阀；管道法兰连接涡轮流量计。
11、电器：接触器、开关、漏电保护空气开关。
12、304不锈钢仪表柜：测控、电器设备在实验架上。

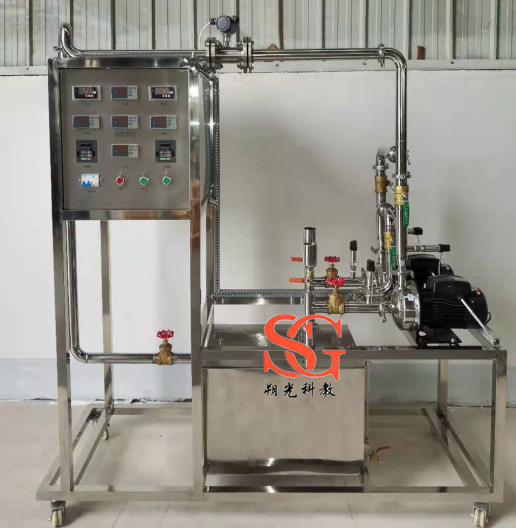

13、外形尺寸：1900*650*1900mm(长×宽×高)，304不锈钢框架，带3寸双刹移动脚轮及禁锢脚。
