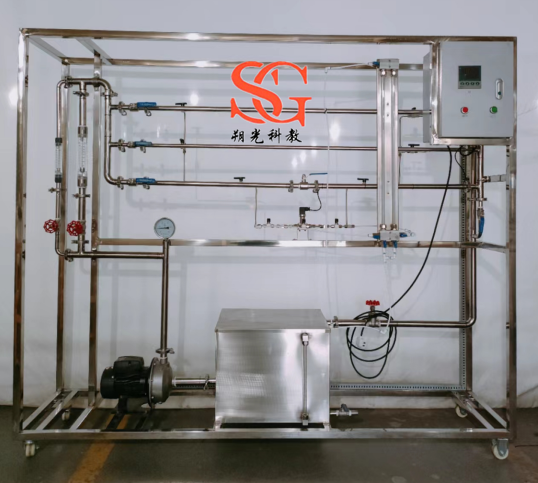

SG-HG28Ⅱ 单相流动阻力测定实验装置
实验目的：
1、学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。
2、掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。验证在层流、过渡流、湍流区内λ与Re的关系曲线。
3、测定湍流状态下流体流经阀门时的局部阻力系数。
4、学习压差传感器测量压差，流量计测量流量的方法。
5、学习合理选择坐标系的方法。
主要指标：
流体阻力：
光滑管：雷诺数：500～30000，液体流量：20～1600 L/h，压差范围：1～100KPa。常温、常压操作。
粗糙管：雷诺数：500～30000，液体流量：20～1600L/h，压差范围：5～150KPa。常温、常压操作。
阀门局部阻力：雷诺数：2000～15000，液体流量：100～1600 L/h，压差范围：10～150KPa。常温、常压操作。
水：装置自带304不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。
电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
实验物料：清洁自来水，外配设备：无。
技术参数：
1、304不锈钢光滑管：管内径d—10mm，管长L—1500mm。
2、304不锈钢粗糙管：管内径d—12mm， 管长L—1500mm，内装不锈钢螺旋丝。
3、304不锈钢局部管：管内径d—20mm， 管长L—1500mm，上有不锈钢阀门一个。
4、流量测量：转子流量计，流量范围 160～1600 L/h和16～160 L/h 。
5、压差传感器：量程0～150KPa，4-20mA远传输出，压差检测机构。
6、温度传感器：Pt100，分辨率0.1℃，精度0.5%，数字显示。
7、玻璃倒U型压差计，0--600H2O。
8、宇电AI501温度数字显示仪。宇电AI501压差数字显示仪。
9、304不锈钢离心泵：功率550W，流量范围0-5m3/h。
10、水箱：304不锈钢材质，容积100L,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。
11、管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接。
12、阀门：采用304不锈钢阀和优质铜阀。
13、电器：接触器、开关、漏电保护空气开关。
14、304不锈钢仪表柜：测控、电器设备在实验架上。
15、外形尺寸：2400*550*1800mm(长×宽×高)，304不锈钢框架，带移动脚轮及禁锢脚。
|
