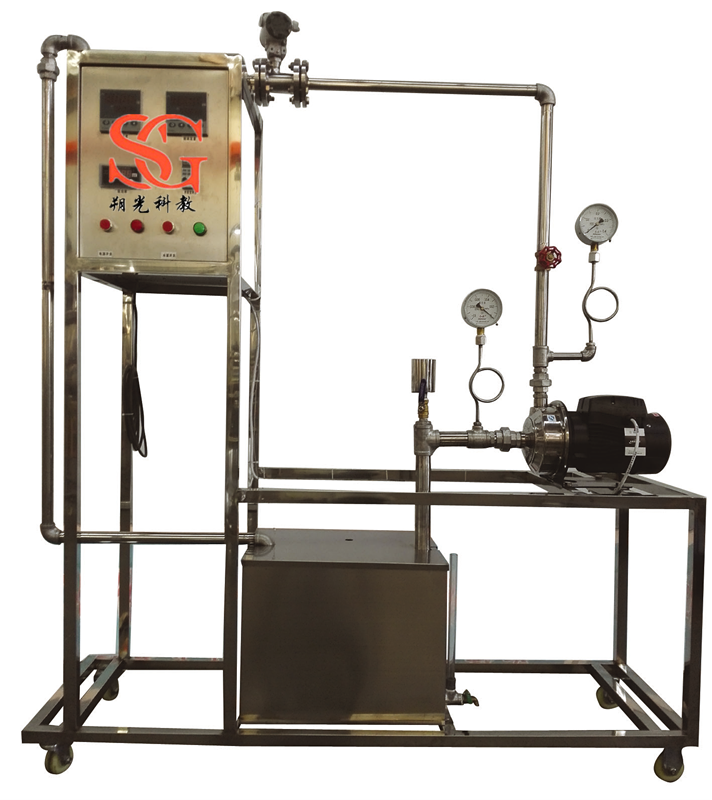

一、装置特点
1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。
3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
4、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。
5、流量测量采用了涡轮流量计+数字流量仪表的方式，数字流量仪表对涡轮流量计线性系数具有较强的补偿功能，并且直接显示流量数据。
6、离心泵置于水箱上方，离心泵进口管道安装有底阀，同时安装有离心泵启动排气装置，避免了离心泵叶轮及腔体长时间浸泡在水中，大大延长设备寿命。
7、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。
8、装置设计可360度观察，实现全方位教学与实验。

二、装置功能
1、使学生充分了解离心泵的结构与特性，熟悉离心泵的工作方式和操作流程。
2、熟悉组成管路的各种管件、阀门，了解温度、压力、电功率、流量等就地显示仪表及传感检测设备，掌握涡轮流量计的测量原理及使用方法。
3、测定恒定转速条件下泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特性曲线。
4、测定流量调节阀某一开度下管路特性曲线。
5、改变离心泵转速测定泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特性曲线。
6、掌握多元回归的方法，回归（H-Q、η-Q、N-Q）关系曲线。

三、设计参数
液体流量：0.2～7.0m3/h，离心泵出口压力：0-0.25MPa。
离心泵泵的扬程(H)：0-20m，离心泵轴功率(N)：0.43-0.85KW，离心泵效率（η）：0-60%，离心泵转速：0-2900r/min。
液体温度：常温。
公用设施
水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。
电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
实验物料：清洁自来水。外配设备：无。

四、主要设备
1、单相矢量变频器，规格：（0-50）Hz。
2、指针式压力表：表盘直径Φ100mm 测量范围0-0.4MPa，精度1.5级。
3、指针式真空表：表盘直径Φ100mm 测量范围-0.1-0MPa，精度1.5级。
4、光电转速传感器：测量范围0~2999rpm，精度1rpm，转速检测机构。
5、DN32涡轮流量计：0.5~16m3/h，4-20mA远传输出数字显示，流量检测机构。
6、离心泵:流量Q≥4m/h，扬程H≥8m。(2)泵进口配真空表，泵出口配压力表。
7、.流量测量:采用流量计测量流量。量程:0.1m/h~6m'/h。分辨率:≤0.01m/h。精度:≤±0.5%。稳定性:24小时漂移≤±0.3%FS。
8、泵出口压力的测量:配压力传感器。数量:2台(泵进口真空压力+泵出口压力)。
量程:进口-100kPa~0kPa，出口:0kPa~600kPa。分辨率:≤0.1%FS(进口:0.1kPa;出口:0.6kPa)。精度:≤±0.25%FS(全量程)。稳定性:温度漂移≤±0.02%FS/℃，长期漂移≤±0.1%FS/年。
9、功率变送器、单相智能功率数字显示仪。
10、宇电AI501温度数字显示仪。宇电AI501流量数字显示仪。
11、水箱：304不锈钢材质，容积100，带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。
12、管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接，总出口闸阀；管道法兰连接涡轮流量计。
13、温度传感器：Pt100，分辨率0.1℃，精度0.5%。
14、外形尺寸：1600*500*1800mm(长×宽×高)，304不锈钢框架，带移动脚轮及禁锢脚。
15、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
测控组成

变量	检测机构	显示机构	执行机构
液体温度	PT100铂电阻	数字温度仪表	无
液体流量	涡轮流量计	数字流量仪表	变频器或者手动阀控
泵进口压力	指针式真空表	就地显示	无
泵出口压力	指针式压力表	就地显示	无
泵功率	功率变送器	数字功率仪表	无
电机转速	光电传感器	数字显示仪表	无
