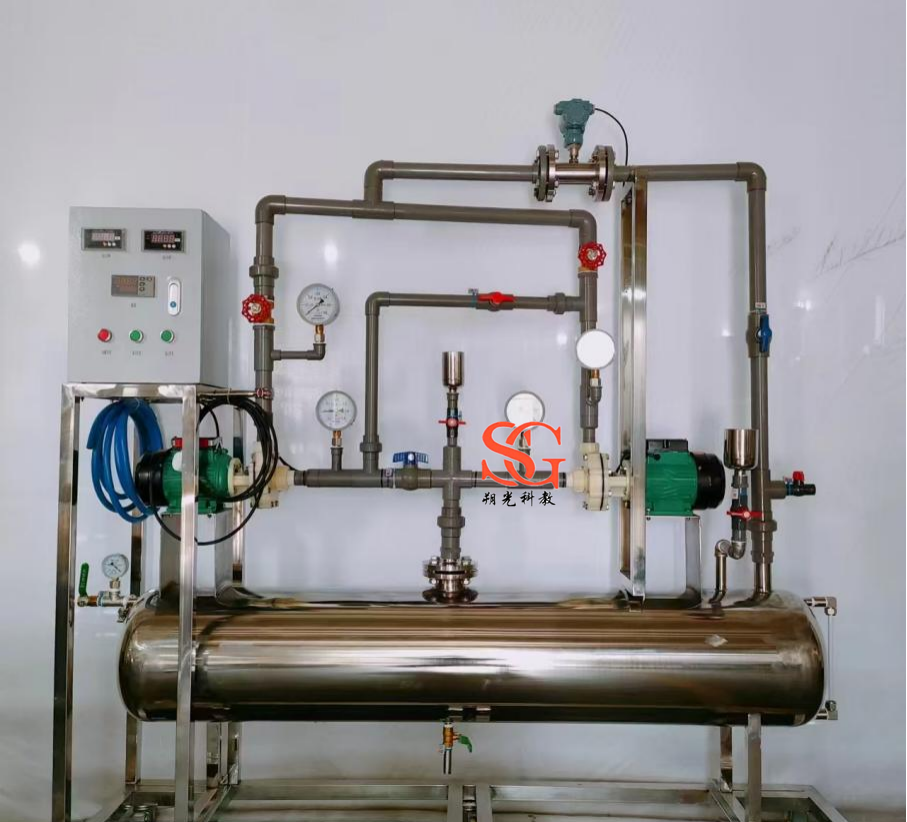

一、离心泵综合实验装置实验目的：
1、适合于工程流体力学（水力学）教学实验。
2、了解离心泵的结构、特性及操作；熟悉离心泵的
工作原理。
3、掌握离心泵主要参数的测定方法，测量一定转速
下的离心泵特性曲线。
4、双泵串、并联实验及泵汽蚀实验。
二、离心泵综合实验装置主要配置：
离心泵、蓄水箱、文丘里流量计、压力表、U 型压差计、
单相功率表、玻璃温度计、实验管道、阀门、自循环装置、
不锈钢框架。
三、离心泵综合实验装置技术参数：
1、运行环境：温度 0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续操作。
2、轻型卧式离心泵：
1）额定扬程：22m。
2）额定流量：4m3/h。
3）额定功率：750W。
4）额定转速：2900r/min。
旋片式真空泵：
1）极限真空：10Pa。
2）电机功率：250W。
3、压力表：表盘直径Φ100mm，测量范围 0-0.4MPa，精度 1.5 级。
4、真空表：表盘直径Φ100mm，测量范围-0.1-0MPa，精度 1.5 级。
5、电动机功率采用数字单相交流功率测量仪表测得。
6、文丘里流量计流量：0～6 m3/h。压差范围：10~150KPa。
7、蓄水箱：容积约 70L，304 不锈钢材质，当停止供水开启灌泵阀时，可使泵运行时出现汽蚀现象。
8、实验所用的流体-水为全循环使用设计，充分节约水资源。
9、电控箱，装有开关指示灯、功率表，对其中泵的功率进行显示。
10、框架及台面均为 304 不锈钢材质，结构紧凑，外形美观，操作方便。
11、外形尺寸：1700×500×1700mm（长×宽×高），框架为可移动式设计，带脚轮及禁锢脚。
