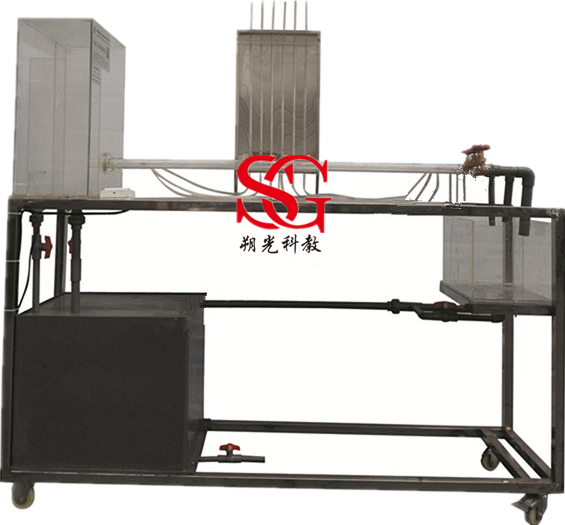

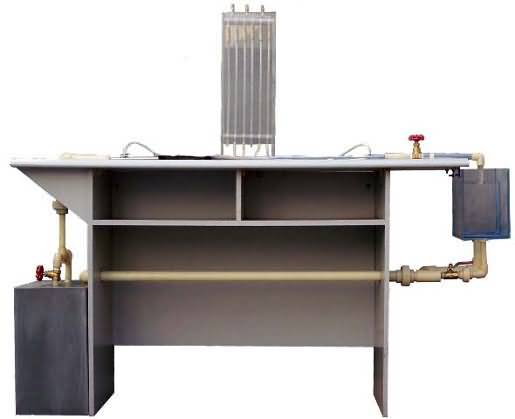

SG-LT501 自循环沿程阻力系数测定实验台
一、工作条件
常温、常压下运行,电源电压AC220V，500W。
二、实验目的
1、加深了解圆管层流和紊流的沿程损失随平均流速变化的规律，绘制lghf～-lg 曲线；
2、掌握管道沿程阻力系数的量测技术和应用压差计的方法；
3、将测得的Re-λ关系值与莫迪图对比，分析其合理性，进一步提高实验成果分析能力。
4、定量测量实验——可对层流和湍流2个区域 的沿程水头损失因数测量与分析；
5、定性分析实验——设计测定实验管段平均当量粗糙度D的实验。
6、测定等断面直管道中不同雷诺数时的沿程阻力系数，并熟悉流体在管中流动时的能量损失。
三、技术参数
1、检测标准：GB/T 2423.1-2008、GB/T 2423.2-2008、GB/T 2423.3-2016、GB/T 2423.4-2008；
2、提升泵：智能无刷直流潜水泵不锈钢材质，供电DC24V；
3、实验水箱是由有机玻璃精制而成，并带有稳压溢流口；
4、蓄水箱：PVC板制做而成，容积60L；
5、沿程阻力管：有机玻璃管，PVC管，不锈钢管可选；
6、测压管：φ8×600mm透明有机玻璃管。
7、流量计（选配）：执行标准 GB/T778-2007《封闭满管道中水流量的测量 ，饮用冷水水表和热水水表 》、JJG162-2009《冷水水表》；可同时显示瞬时流量及累计流量。量程：2.5m³/h可测最小流速0.003m/s
8、沿程阻力系数：0.01-0.05；
10、温度变送器：PT100热电阻，汽夜通用；量程0-100℃，304不锈钢材质； 0.5%FS精度，标准Modbus-RTU协议,4-20mA信号输出；数码管显示；
11、外形尺寸：1760×450×1500mm。
四、产品规格与配置
|
序号 |
名称 |
材质/品牌 |
数量 |
单位 |
|
1 |
整流稳压水箱 |
有机玻璃 |
1 |
个 |
|
2 |
沿程阻力管1 |
有机玻璃 |
1 |
根 |
|
3 |
流量调节阀 |
不锈钢 |
1 |
个 |
|
4 |
测压探针 |
不锈钢 |
1 |
套 |
|
5 |
测压点连接 |
硅胶软管 |
1 |
套 |
|
6 |
测压板 |
有机玻璃 |
1 |
块 |
|
7 |
测压管 |
有机玻璃 |
6 |
根 |
|
8 |
滑尺 |
不锈钢 |
1 |
套 |
|
9 |
回水箱 |
有机玻璃 |
1 |
个 |
|
10 |
循环水箱 |
PVC |
1 |
个 |
|
11 |
防腐潜水泵 |
森森 |
1 |
个 |
|
12 |
连接管路 |
PVC |
1 |
套 |
|
13 |
可移动台架 |
不锈钢 |
1 |
台 |
|
14 |
流体力学教学软件平台 |
朔光科教 |
1 |
套 |
|
15 |
流体力学3D仿真教学软件 |
朔光科教 |
1 |
套 |
|
16 |
数显流量计（选配） |
超声波 |
1 |
套 |
|
