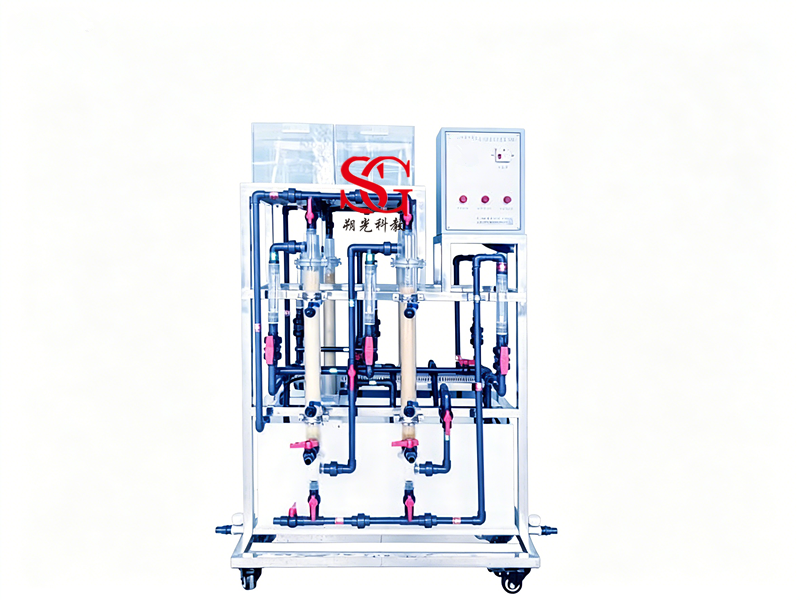

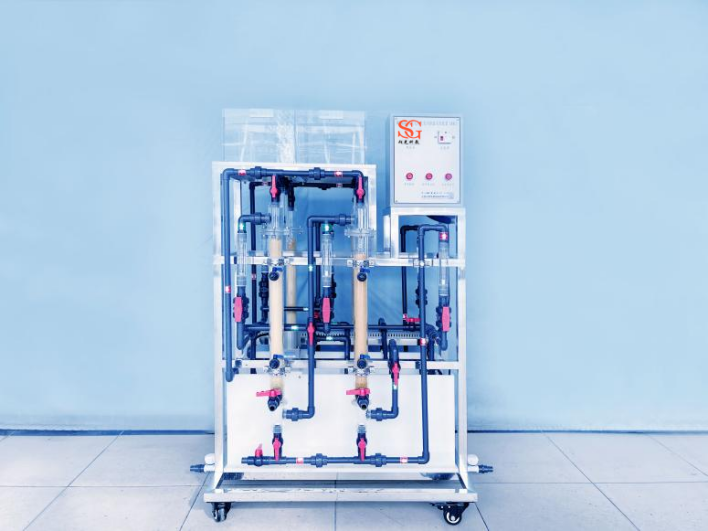

SG-HJ88 离子交换软化与除盐实验装置(4柱)
一.实验目的
1.开展离子交换软化试验，加深对强酸性阳离子交换树脂交换容量的理解实验。
2.掌握测定强酸性阳离子交换树脂交换容量的测定方法实验。
3.掌握离子交换的装置的操作实验、强酸性阳离子交换树脂交换容量的测定实验、软化实验、除盐实验。软化实验、除盐实验。
二.技术指标
1.装置工作环境：常温、常压下运行。
2.滤速：10~20m/h，处理水量：20~40L/h。
3.顺流再生离子交换，运行周期含反洗、再生、置换、正洗、制水5个步骤。
4.工作电源：电压AC220V±10%、50Hz，单相三线制，功率≤200w；安全保护：具有接地保护、漏电保护、过流保护。
5.电源线及控制线安装：环保阻燃电气配线槽，绝缘、防弧、阻燃自熄，布线整齐，尺寸30*30mm。
6.池体及配件标识牌（拉丝银板），管路性质和水流箭头标识，便于学生了解设备。
7.304不锈钢台面、不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
8.装置总尺寸：900×700×1460mm。
三.主要配置及参数
1.离子交换柱4根：透明有机玻璃材质，长度600mm，分为两组，每组2根离子交换柱，每组均可实现串联或并联实验；配阴、阳离子交换树脂各1套。
2.原水箱和请水箱各1只：白色PP板、厚度10mm，尺寸分别为285*310*360mm，水箱底板上安装有放空阀，方便将水排净。
3.搅拌装置1套，含四氟搅拌桨、定速电机1台：电压220V、功率25W、15K、90转/min。
4.再生液水箱2只：材质透明有机玻璃、壁厚10mm、尺寸245*320*200mm。
5.原水输送泵1台：电压24V、扬程9米、流量20L/min、进出口螺纹G1/2外螺纹。
6.流量测量与调节：有机玻璃管道式转子流量计6个、水、4~40LPH。
7.反冲洗水泵1台：电压24V、扬程9米、流量20L/min、进出口螺纹G1/2外螺纹。
8.UPVC取样阀8个，进水管道4套，反冲洗管道4套，树脂排放口4个，再生液投配管道4套。
9.管道、阀门、活接、弯头：UPVC化工。
10.电源控制系统：双面亚光密纹喷塑电控箱1只，控制箱面板采用深蓝色楷体；电压表；正泰电器：带灯自锁按钮开关、漏电保护器等组成。
|
