一.实验目的
在油田开采原油后，经附近的炼油厂提炼，废水从蒸馏、烈化、叠合、焦化等生产装置及油罐区排出。废水中的油类多以悬浮或乳化状态存在于水中。废水中除含油外，还含有硫化物和酚。此外，在油的碱洗过程中还有含碱废水排出。
在炼油厂废水处理，一般包括除油、除硫、除酚。

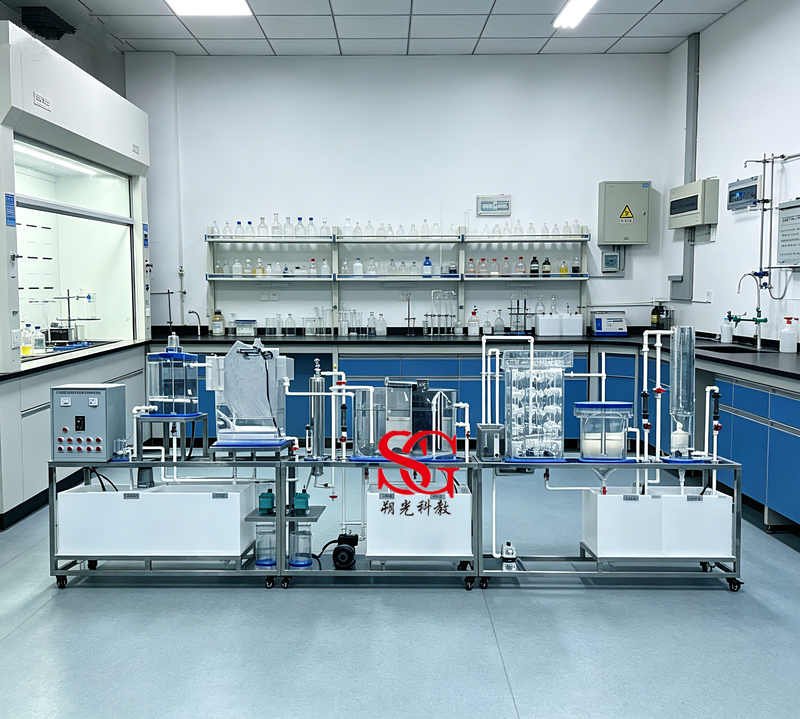

本设备是根据油田中试实验工艺流程来设计，工艺是合理的，效果良好，使学生学习后能达到以下目的：
1.了解这套设备的工艺流程、技术指标。
2.加深对实验基本概念的理解，提高理论和实践知识。
3.可以通过运转，能测出油的去除率，COD、BOD5、SS的去除率，提高操作技能。

二.技术指标
1.处理水量：10～15L/h。
2.进水含油量：300～500 mg/L、出水含油量：2～5 mg/L。
3.工作电源：AC220V±10%、50Hz，单相三线制，功率1300W，安全保护：具有接地保护、漏电保护、过流保护。
4.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
5.装置外形尺寸：3500mm×450mm×1600mm。

三.主要配置及参数
1.破乳池1只、斜板隔油池 1只、平流式气浮池1只、中心导流矩形接触氧化池1只、竖流式沉淀池1只、过滤柱1只：透明有机玻璃材质。
2.不锈钢水泵2台、增压泵1台、反冲洗水泵1台、转子流量计4只。
3.串激电机2台、电机1台、刮渣装置2套。
4.南方溶气泵1台、溶气罐1只、聚丙烯药箱1只、计量泵1台。
5.空压机1台、气体转子流量计1只。
6.原水箱、清水箱、废油箱各1只、调节水箱2只：白色10mm厚PP板，水箱底板上安装有放空阀，方便将水排净。
7.搅拌电机1台（功率25W、转速90rpm）、不锈钢搅拌桨1套。
8.304不锈钢台面、拉丝银双色板标牌标注主要组成单元，管路性质和水流方向标识，便于学生了解设备。
9.电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器（德力西）、电压表、带灯自锁按钮开关（正泰）、线槽等组成，控制箱面板采用铝质凹字技术制作。
10.公元ERA配套连接管道和阀门、弯头。
11.不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
