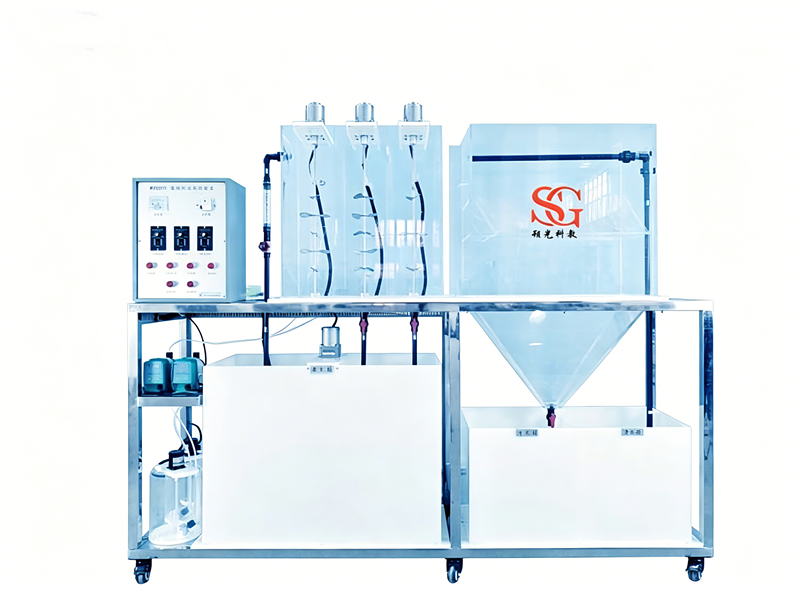

SG-HJ821混凝沉淀实验装置
一.实验目的
1.观察混凝现象，加深对混凝理论的理解。
2.了解影响混凝过程（或效率）的相关因素。
3.确定最佳混凝工艺条件。
二.技术指标
1.处理水量：10L/h。
2.工作电源：电压AC220V±10%、50Hz，单相三线制，功率300W，安全保护：具有接地保护、漏电保护、过流保护。
3.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
4.装置外形尺寸：1500mm×450mm×1400mm。
三.主要配置及参数
1.三级混凝池：10mm厚有机玻璃材质，450*150*250mm。
2.斜板沉淀池：10mm厚有机玻璃材质，450*150*350mm。
3.原水箱、清水箱和污泥箱：白色10mm厚PP板，500*400*400mm、350*400*350mm、150*400*350mm，水箱底板上安装有放空阀，方便将水排净。
4.搅拌装置1套，含不锈钢搅拌桨1个，定速电机1台：电压220V、功率25W、15K、90转/min。
5.有机玻璃加药罐2个、加药计量泵2台。
6.提升泵1台、搅拌装置（转速可调）3套。
7.流量测量与调节：转子流量计，污水流量1个：LZS-15（2～20L/h）。
8.304不锈钢台面、池体及配件标识牌（拉丝银板），管路性质和水流箭头标识，便于学生了解设备。
9.电源控制系统：双面亚光密纹喷塑电控箱1只，控制箱面板采用深蓝色楷体；电压表；正泰电器：带灯自锁按钮开关、漏电保护空气开关等组成。
10.管道、阀门、弯头：UPVC。
11.不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
|
