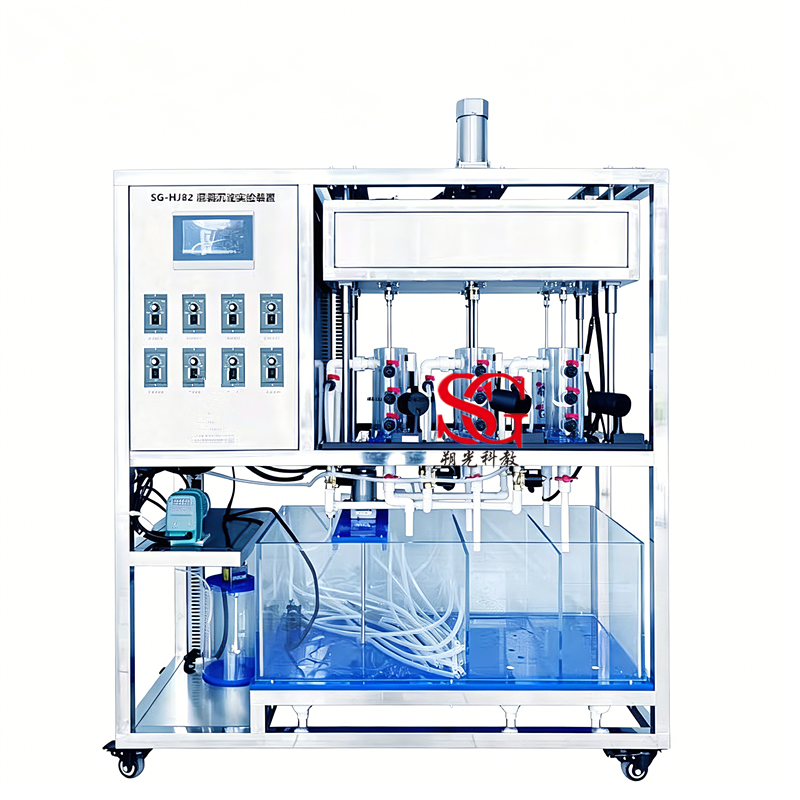

一.实验目的
通过实验装置进行混凝试验，选择出最佳的混凝剂种类，确定最佳投加量，通过PLC控制程序的选择或修改确定最佳搅拌速度和时间，可满足《水污染控制工程》、《环境工程》、《给水工程水处理实验技术》、《工业用水处理工程》以及《实用废水处理技术》等课程的实训教学。
二.技术指标
1.六工位设计，带自动时间控制器，处理水量20-60L/h，带自动进水与排水装置和循环搅拌装置。
2.微电脑程序控制、大屏幕高清晰液晶显示、全中文操作界面、可根据不同的要求完成编程、运行等各项操作，可存储12组程序，每组程序可设10段不同转速，无级自动调速。
3.自动测温功能，搅拌过程中根据水样体积、转速、温度等参数自动计算并全屏动态显示G值、GT值、时间、转速、温度、程序组及程序段。
4.自动加药功能，可在每组程序的任何一段转速中设置自动加药，根据需要可设定多次多品种加药，当运行到加药点时，自动同时同步往烧杯内加入配好的药液，确保试验的同步性。
5.搅拌轴自动升降功能，搅拌完毕，搅拌轴自动平稳垂直提升，以便矾花沉降，沉淀结束，蜂鸣报警提示。
6.具备同步与独立运行方式。
7.转速：10～1100转/分；无级调速；转速精度：±0.001%；速度梯度G值：10～1000秒-1。
8.每段转速运行时间设定范围:0～9999分59秒（每组程序可设置10段转速）、时间精度：±0.0001％（时间按秒计）。
9.测温范围：0～50℃、测温精度±1℃。
10.工作电源：电压AC220V±10%、50Hz，单相三线制，功率≤3000w；安全保护：具有接地保护、漏电保护、过流保护。
11.304不锈钢台面、不锈钢框架实验台（38*38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
12.装置外形尺寸：1400*600*1650mm。
三.主要配置及参数
1.原水箱、清水箱和浊水箱一体化设计：材质透明有机玻璃，壁厚10mm
2.烧杯6个：透明有机玻璃材质、壁厚5mm，尺寸Ø100mm×250mm；
3.加药罐1个：材质透明有机玻璃管、壁厚5mm、尺寸φ200*250mm。
4.升降电机：电压220V、功率180W、20K、15轴、GS型。
5.原水搅拌调速电机：电压220V、功率25W、3.6K、带调速器。
6.烧杯搅拌装置6套，含四氟搅拌桨6套、电机6台：电压220V、功率6W、2K、带调速器。
7.加药搅拌装置1套，含四氟搅拌桨1套、电机1台：电压220V、功率6W、15K、带调速器。
8.原水输送泵1台：电压24V、功率28.8W、流量600L/h、扬程7m。
9.加药泵：电压220V、功率30W、最大流量1L/h、压力7Bar、吸程2米。
10.电磁阀6个：线圈电压AC220V、丝口。
11.非接触液位传感器6个：供电DC24V,开关量输出。
12.温度传感器6个。
13.迷你led射灯6只：电压DC24V、功率5W、白光、黑色。
14.电气控制系统：PLC、触摸屏、组态处理软件、漏电保护器、开关电源、继电器、交流接触器、液位控制器、电机调速面板等组成。
